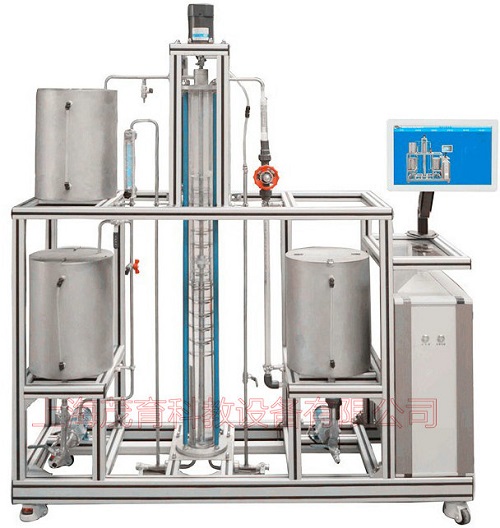

MYH-12B 數字型振動篩板萃取實驗裝置

數字型振動篩板萃取實驗裝置-結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念�？蚣懿捎酶咂焚|(zhì)鋁合金，無焊接點，體現了整個裝置的工藝完美性。

技術指標	說 明
數字型振動篩板萃取實驗裝置特點	1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、高品質鋁合金型材框架，無焊接點，體現了整個裝置的工藝完美性。 4、塔節采用優質無機玻璃制作，視覺效果好，方便學生觀察。 5、塔內構件及管道均由304不銹鋼材質制作。 6、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能	1、了解振動篩板萃取實驗裝置的構造和應用。 2、測定萃取效率。 3、掌握振動頻率與萃取效率的相互關系。
設計參數	1、玻璃萃取塔直徑：DN25mm，高度：1500mm。 2、篩板數：12 塊。 3、輸送泵：分別將兩相液體輸送至高位槽中。 4、流量計流量：10-100L/h。 5、 振動機構：調速電機功率：75W，調速范圍：0-250轉/分。 6、控制屏面：溫度、流量、振動頻率的顯示及調節。 7、框架為不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。 8、外形尺寸：800×650×2500mm。
公用設施	1、水：裝置自帶不銹鋼水箱，連接自來水接入。 2、電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：水—煤油—苯甲酸。 4、注意：外配設備、藥品：煤油—苯甲酸、Na(OH)2標準液、化學分析儀。（自配）
主要設備	1、304不銹鋼水箱：250*250*250mm三個。 2、萃取塔全為玻璃制作。直徑為φ45mm，高度為1200mm。共20塊篩板組成，周圍用螺桿固定。能很好的觀察到實驗的全過程�！　　� 2、定位器：倒U狀 ，直徑φ10mm，304不銹鋼材質。 3、可調速電機：電壓AC220V，功率60W，電機的振動轉速由電位器手動調節（帶限速裝置）。 4、LZB-4水轉子流量計：流量范圍1.6～16L/h。 5、宇電AI501數字轉數顯示儀。  6、宇電AI702M多路溫度顯示儀。 7、轉速傳感器：霍爾開關。 8、Pt100鉑電阻溫度傳感器 ：0—100℃。 9、MP型磁力驅動泵（兩臺）：功率30Ｗ，揚程8m。 10、正泰電器：接觸器、開關、漏電保護空氣開關。 11、304不銹鋼管路、管件及閥門。 12、304不銹鋼儀表柜：測控、電器設備在實驗架上。 13、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 14、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 15、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 16、高品質鋁合金型材框架，無焊接點，體現了整個裝置的工藝完美性。架800×650×2500mm（長×寬×高），帶腳輪及禁錮腳。
測控組成	變量	檢測機構	顯示機構	執行機構
	振動頻率	霍爾開關	轉數顯示儀	調速器
	水流量	轉子流量計	轉子流量計	手動閥門
	油流量	轉子流量計	轉子流量計	手動閥門
	溫度	PT100鉑電阻	數字溫度計	無



---

友情提示：
1、設備驗收：各采購單位收貨時請檢查數字型振動篩板萃取實驗裝置的貨品外觀，核實數字型振動篩板萃取實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數字型振動篩板萃取實驗裝置使用說明書和質保期，在質保范圍內提供對數字型振動篩板萃取實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)字型振動篩板萃取實驗裝置選型錯誤或數字型振動篩板萃取實驗裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對數字型振動篩板萃取實驗裝置的發貨期為參考值，如您需要了解數字型振動篩板萃取實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數字型振動篩板萃取實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數字型振動篩板萃取實驗裝置的技術咨詢；

---
