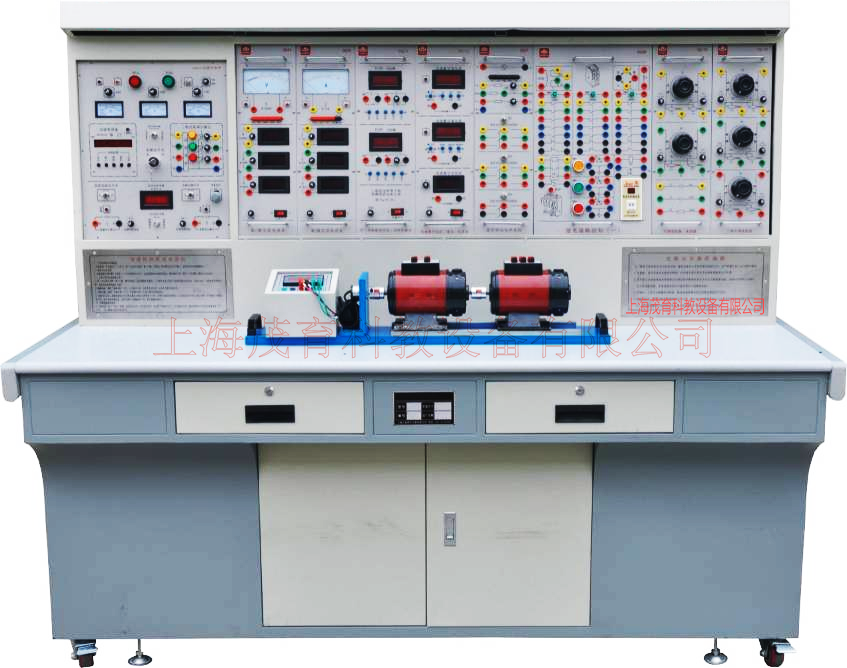

MYK-07機電設備電氣系統檢修裝置
機電設備電氣系統檢修裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用與維修等專業《電機及其控制》、《電機與拖動》《電機與變壓器》等課程和非機電類專業的必修課程單元或選修課程單元《電機控制電路》、《機床電路維修》的教學與實訓。
二、技術參數
1、外型尺寸：不小于1700mm×710mm×1770mm；
2、實訓臺架的材料：鋁木結構；
3、電源：
1) 輸入：三相 AC 380V ±10% 50HZ 三相五線；
2) 交流輸出： 固定：三相五線380V 接插式 1 組、220V 接插式 1 組、220V 插座式 3 組、可調：0～220V 連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）；
3) 直流輸出：固定：勵磁電源220 V/0.5 A 1 組、+12 V/1.5A 1 組；-12V/1.5 A 1 組； +5 V/1.5A 1 組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）�？烧{(diào)：電樞電源 0～ 220V/1.5A1組（有電壓表監控輸出）
4、接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；
5、實訓室智能監控功能：具有對實驗室實訓設備、燈、風扇、空調等各種電氣設備進行智能語音和無線遠程監控功能。具有對實訓室電網參數、電磁輻射、空氣質量、聲、光智能語音監控功能，綜合呈現實驗室工作、學習環境的舒適性和安全性，對影響師生健康的主要環境參數進行預警，確保師生的健康與安全。
6、誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。
7、 儀表/表頭：a)內部測量顯示：指針式交流電壓表 1只、數字式直流電壓表 1只、指針式直流電壓表 1只、指針式直流電流表 1 只；實時監控所測電壓/電流變化；b) 實訓測量用： 數顯功率因數表 1 只、數字交流/直流電壓表各 1 只、數字交流/電流表各1只；
8、整流橋：1 組。
9、實訓用變壓器：（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V
10、保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
三、裝置配備
（一） 電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。帶 1 條不銹鋼管，它為實訓提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1. 主控功能板
(1) 三相四線電源輸入，通過漏電保護器，接通總開關,由接觸器通過起、停按鈕進行操作
(2) 交流數字電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能；
2. 交直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，（有電壓表監控輸出）具有短路保護。
(3) 直流穩壓電源：±12V/1.5A兩路，＋5V/1.5A一路，具有具有過流保護報警切斷電源，智能化誤操作記錄功能）。0～24 V 可調 2 A 1 組（有電壓/ 電流表實施監控輸出狀態）
(4) 交流電源：①設有變壓器一組，（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；②設有單相調壓器一組，可得到交流0～250V可調電壓（具有過流保護報警切斷電源，智能化誤操作記錄功能）；③控制屏設有三相五線380V 接插式 1 組、220V 接插式 1 組、220V 插座式 3 組。
3. 交直流儀表
(1) 交流電壓表：0～500V數字交流電壓表一只，精度1.0級。
(2) 交流電流表：0～5A數字交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：采用數字式，輸入0～500V交流電壓、0～5A交流電流。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級。
4. 整流二極管：IN5408 四只
（二） 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三） 實訓組件
1、WD-11實訓單元掛板，1 塊，內置 3 只大功率磁盤電阻，與其他掛板配合使用；
2、WD-12電力拖動掛板，1 塊
3、WD-13電力拖動擴展掛板，1 塊
4、WD-14照明掛板，1 塊
5、WD-15 液晶單答題器，1 塊，與智能化實訓考核掛板匹配單答題器配有航空插座。
6、WD-22 T68 鏜床電路智能化實訓考核掛板，1 塊
7、WD-23 X62W 型銑床電路智能化實訓考核掛板，1 塊
8、WD-24電動葫蘆電路智能化實訓考核掛板，1 塊
9、WD-25 Z3050搖臂鉆床智能化實訓考核掛板，1 塊
10、實訓電機（各 1 臺）：
三相異步電動機DIQ20-1： PN(W):60、N(r/min):1400、UN(V)：三相 AC 380 、IN(A):0.33、連接組別：△/Y；
三相異步電動機（帶離心開關）DJQ20-1：PN(W):60、nN(r/min):1400、UN(V):三相 AC 380，IN(A):0.33、連接組別：△/Y；
三相雙速異步電動機DJQ18，P N(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380，IN(A):0.25/0.2、連接組別：△/2Y；
11、維修電工電力拖動仿真軟件，1套，
四、機電設備電氣系統檢修裝置-實訓內容
1. 電動機點動與連續轉動電路連接實訓；
2. 按鈕聯鎖的電動機正、反轉電路連接實訓；
3. 接觸器聯鎖的電動機正、反轉電路連接實訓；
4. 接觸器和按鈕雙重聯鎖的電動機 正、反轉電路連接實訓；
5. 電動機定子繞組串聯電阻啟動控制電路連接實訓；
6. 按鈕切換的 Y－△啟動控制電路的連接實訓；
7. 時間繼電器切換的 Y－△啟動控制電路的連接實訓；
8. 電動機反接制動控制電路連接實訓；
9. 電動機往返行程控制電路連接實訓；
10.電動機順序啟動控制電路連接實 訓；
11.電動機定時運轉控制電路連接實 訓；
12.按鈕切換的雙速電動機控制電路連接實訓；
13.時間繼電器切換的雙速電動機控制電路連接實訓；
14.簡單生產機械電氣控制電路連接實訓；
15.交流電動機的調速實訓；
16.日光燈實驗
17.單相電度表實驗
18.Z3050搖臂鉆床電氣控制電路單元常見故障的檢查與排除（16個故障點）：
19.T68鏜床電氣控制電路單元常見故障檢查與排除，（ 16 個故障現象）：
20.X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象）：
21.電動葫蘆電氣控制電路單元常見故障的檢查與排除（16個故障現象）：
22.機床故障模擬排除有以下四大類:
1、Z3050搖臂鉆床電氣控制電路故障現象
1)全部電機均缺一相，所有控制回路失效
2)主軸電機缺一相
3)主軸電機缺一相
4)M2、M3 電機缺一相，控制回路失效
5)冷卻泵電機缺一相
6)冷卻泵電機缺一相
7)刀架快速移動電機缺一相
8)刀架快速移動電機缺一相
9)除照明燈外，其它控制均失效
10)控制回路失效
11)指示燈亮，其它控制均失效
12)主軸電機不能起動
13)除刀架快移動控制外其它控制失效
14)刀架快移電機不啟動，刀架快移動失效
15)機床控制均失效
16)主軸電機啟動，冷卻泵控制失效，QS2 不起作用
2.銑床電氣控制電路故障現象
1)主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電
2)主軸電機無論正反轉均缺一相
3)進給電機反轉缺一相
4)快速進給電磁鐵不能動作
5)照明及控制變壓器沒電，照明燈不亮，控制回路失效
6)控制變壓器沒電，控制回路失效
7)照明燈不亮
8)控制回路失效
9)控制回路失效
10)主軸制動失效
11)主軸不能啟動
12)主軸不能啟動
13)工作臺進給控制失效
14)工作臺向下、向右、向前進給控制失效
15)工作臺向后、向上、向左進給控制失效
16)兩處快速進給全部失效
3.T68 鏜床電氣控制電路故障現象
1)所有電機缺相，控制回路失效
2)主軸電機及工作臺進給電機，無論正反轉均缺相，控制回路正常
3)主軸正轉缺一相
4)主軸正、反轉均缺一相
5)主軸電機低速運轉制動電磁鐵 YB 不能動作
6)進給電機快速移動正轉時缺一相
7)進給電機無論正反轉均缺一相
8)控制變壓器缺一相，控制回路及照明回路均沒電
9)主軸電機正轉點動與啟動均失效
10)控制回路全部失效
11)主軸電機反轉點動與啟動均失效
12)主軸電機的高低速運行及快速移動電機的快速移動均不可啟動
13)主軸電機的低速不能啟動，高速時，無低速的過渡
14)主軸電機的高速運行失效
15)快速移動電動機，無論正反轉均失效
16)快速移動電動機正轉不能啟動
4.電動葫蘆電氣控制電路故障現象
1)吊鉤電機和移動電機均缺一相
2)吊鉤電機和移動電機均缺一相，顯示及控制回路均失效
3)吊鉤上升時，制動電磁鐵失效；吊鉤下降時，吊鉤電機缺一相
4)移動電機缺一相
5)移動電機后移時缺一相
6)顯示及控制回路失效
7)指示燈不亮，控制回路失效
8)按下SB1，KM1 線圈不吸合
9)按下SB1，KM1 線圈不吸合
10)吊鉤下降及前后移動控制失效
11)按下SB2，KM2 線圈不吸合
12)前后移動控制失效
13)按下SB3，KM3 線圈不吸合
14)按下SB3，KM3 線圈不吸合
