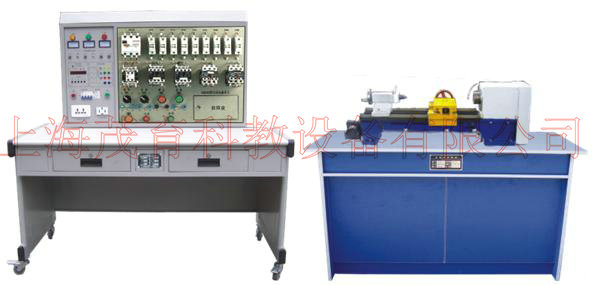

MYK-08普通車床電氣技能培訓考核實訓裝置
普通車床電氣技能培訓考核實訓裝置-概述
“普通車床電氣技能培訓考核實訓裝置”是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位電氣控制內容的教學、考核而研制實訓設備?捎糜谡n堂演示、機床電氣控制原理性操作及實驗實訓。由于設備均采用實際電器,所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備,同時也是職業資格培訓考核選用設備。提高學生的動手能力,并克服以往只能在實際設備上進行教學,費用高且難以實現教學目的的弱點。同時對高層次維修技能訓練提供了有效的設備,達到耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于CA6140-2型普通車床電氣控制的模擬與CA6140型普通車床電氣故障排除的技能考核。
三、技術性能
1、輸入電源:三相四線(380V±10% 50Hz)
2、工作環境:溫度-10℃~+40℃,相對溫度<85%(25℃)海拔<4000m
3、裝置容量:<1KVA
4、外形尺寸:800×55×180cm³
四、實訓臺配置
1、(鐵面板)
面板上安裝有機床的所有主要元器件及動作指示燈,機床的所有操作都在這塊面板上進行,指示燈可以指示機床的相應動作。
面板上印有CA6140普通車床示意圖,可以很直觀地看出CA6140普通車床的外形輪廓。配有CA6140的原理圖,采用鋁質面板、凹字爛板工藝印制,便于學生查線路。
2、元器件
網孔板上安裝三相漏電保護開關1只、按鈕3只、主令開關2只、指示燈黃36V 1只、綠36V 1只、紅36V 2只、紅220V 1只、熔斷器3P 2只、熔斷器1P 2只、交流接觸器 127V 3只、變壓器380V/127V 36V 1只、熱繼電器2 只、號碼異形管1套、安全插座 14只、把手1對、導軌 20 cm。
3、三相異步電動機
3只380V三相鼠籠異步電動機,分別用作主軸電動機、冷卻泵電動機和快速移動電動機。
