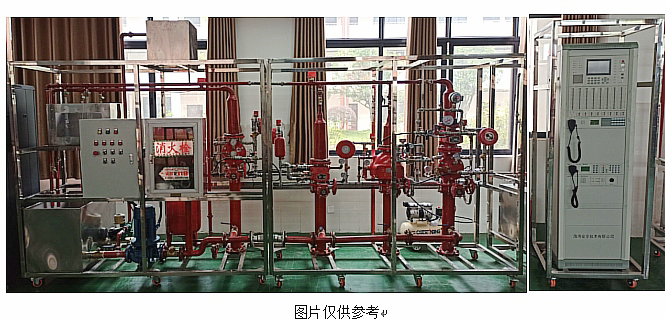

MY-51F樓宇消防聯動滅火綜合實訓平臺

一、樓宇消防聯動滅火綜合實訓平臺-簡介

（一）試驗系統簡介
實驗裝置為消防水滅火系統，由低位消防水箱，消防水泵，穩壓增壓設備，消火栓箱，水帶，水槍等組成�？梢匝菔鞠鹚疁缁鹣到y(tǒng)的基本組成，以及火災發生時系統的啟動與運行原理；2）自動噴水滅火系統與消火栓系統共用低位消防水箱與屋頂消防水箱，并由消防水泵、穩壓增壓設備，濕式報警閥，水流指示器，噴頭，末端試水裝置組成完整的自動噴水滅火系統，可以演示各種自動噴水滅火系統的組成與工作原理。
1、裝置尺寸：6600*800*2000mm
2、電源：AC380V
（二）系統模塊組合方案
本消防水滅火演示系統消火栓與自動噴水滅火系統報警閥前部分合用，報警閥后可分為消火栓滅火系統與濕式自動噴水滅火系統，也可根據要求將自動噴水滅火系統做成干式自動噴水滅火系統、預作用式系統自動噴水滅火系統，水噴霧式自動噴水滅火系統，水幕式自動噴水滅火系統。
各類消防報警閥組
1、自動噴水滅火系統是由灑水噴頭、報警閥組、水流報警裝置(水流指示器或壓力開關)等組件，以及管道、供水設施等消防器材組成的，并能在發生火災時噴水的自動滅火系統。自動噴水滅火系統在保護人身和財產安全方面具有安全可靠、經濟實用、滅火成功率高等優點。
2、自動噴水滅火系統根據噴頭的不同可以分為兩類，使用閉式噴頭(注意噴頭中間的紅色玻璃管)就是閉式系統，使用開式噴頭的為開式系統。其中閉式系統包括濕式系統、干式系統和預作用系統;開式系統包括雨淋系統、水幕系統。
3、各不同消防器材系統的區別主要體現在管道填充物及各組件上。其中比較常見的自動噴水滅火系統有濕式系統、干式系統和預作用系統和雨淋系統。
4、濕式系統在準工作狀態時管道內充滿用于啟動系統的有壓水的閉式系統，濕式系統由閉式噴頭、濕式報警閥組、水流指示器或壓力開關，供水設施及供水配水管道等消防器材組成。
　　左邊為濕式系統，右邊為供水設施
5、干式系統在準工作狀態時管道內充滿用于啟動系統的有壓氣體的閉式系統，干式系統由閉式噴頭、干式報警閥組、充氣設備、水流指示器或壓力開關，供水設施及供水配水管道等消防器材組成�！　�
左邊為干式系統，右邊為供水設施
6、預作用系統在準工作狀態時配水管道內不充水，由火災自動報警器自動開啟預作用閥后，轉換為濕式系統，預作用系統由閉式噴頭、預作用閥組、充氣設備(不是必須有)、水流報警裝置、供水設施及供水配水管道等消防器材組成。
　　左邊為預作用系統，右邊為供水設施
7、雨淋系統由雨淋閥控制噴水范圍，由配套的火災自動報警系統或傳動管系統啟動雨淋閥，由開式噴頭、雨淋閥組、水流報警裝置、供水消防器材設備及供水配水管道等消防器材組成
　　左邊為雨淋系統，右邊為供水設施
二、各系統介紹
（一）、濕式噴水滅火消防系統
1.1、系統組成及動作原理
由噴頭、管道系統、濕式報警閥、報警裝置和供水設施等組成。由于該系統在報警閥的前后管道內始終充滿著壓力水，故稱濕式噴水滅火系統或濕管系統。
火災發生時，在火場溫度的作用下，閉式噴頭的感溫元件溫升達到預定的動作溫度范圍時，噴頭開啟，噴水滅火。水在管路中流動后，打開濕式閥瓣，水經過延時器后通向水力警鈴的通道，水流中水力警鈴發出聲響報警信號，與此同時，水力警鈴前的壓力開關信號及裝在配水管始端上的水流指示器信號傳送至報警控制器控制室，經判斷確認火警后啟動消防水泵向管網加壓供水，達到持續自動噴水滅火的目的。
1.2、使用環境
濕式噴水滅火系統具有結構簡單、施工和管理維護方便、使用可靠、滅火速度快、控火效率高等優點。但由于其管路在噴頭中始終充滿水，所以應用受環境溫度的限制，適合安裝在室內溫度不低于4℃，且不高于70℃能用水滅火的建、構筑物內。
1.3、濕式報警閥結構圖
1、說明：
ZSFZ濕式報警閥是只允許水單方向流入噴水滅火系統，并在規定的壓力和流量下驅動配套部件報警的一種單向閥。它與水流指示器、壓力開關、灑水噴頭等組成的濕式自動噴水滅火系統是一種應用極為廣泛的固定式滅火系統。該系統管網內常年充滿一定壓力的清水，長期處于伺應工作狀態，當保護區域內某處發生火災時，區域內環境溫度升高，灑水噴頭的熱敏感元件(玻璃球)中的有機溶液發生熱膨脹而產生很大的內壓力，直到玻璃球外殼發生破碎，從而開啟噴頭噴水，并且自動啟動整個系統，發出聲光報警信號，以達到火災報警及控制火災、撲滅火災之目的。
2.1、產品的結構
從圖1可知，ZSFZ濕式報警閥裝置由濕式報警閥、延遲器、水力警鈴、壓力開關、排水閥、過濾器等組成。
2.1.1、濕式報警閥
本濕式報警閥為蓋板型報警閥，主要由閥體、座圈和閥瓣三部分組成，整個閥體被閥瓣分成上、下兩腔，上腔(系統側)與系統管網相通，下腔(供水側)與水源相通，在閥體中配有座圈，在座圈上，有多個通往延遲器進水管的溝槽小孔。
當系統處于伺應狀態時，座圈上的溝槽小孔被閥瓣蓋住封閉，通往水力警鈴的報警水道被堵死；當上、下壓力差達到一定數值，閥瓣才開啟(差壓啟動)，水就從供水側流向系統側，警鈴報警，滅水系統噴水；當上、下壓力頻繁開啟，在閥瓣上設有小補水閥，當系統側管網有微小滲漏或水源壓力有波動時，可以通過補水閥給管網補水，平衡上、下腔壓力，穩定了閥瓣，從而避免了誤報警。
2.1.2、延遲器
延遲器是一個有進水口和出水口的圓筒形儲水容器，下端有進水口，與報警閥的報警口連接相通，上端有出水口，連接水力警鈴。由于系統的供水源壓力存在波動現象，能使閥瓣出現瞬間開啟，水流經過座圈上溝槽及小孔首先進入延遲器，由于水源壓力波動的時間很短，閥瓣很快就能自動復位(關閉)，所以進入延遲器的水量很小，可以由延遲器來收集水，并經過底部的泄水口排泄，延遲器的這一緩沖時間作用，避免了水流壓力波動而引起水力警鈴的誤報警。水從延遲器的進水口流入到出水口流出所需要時間為延遲時間，本裝置為5~90S，水流停止后，遺留在延遲器中的水由泄水口排出，排完所需時間(排水時間)小于5min。
2.1.3、水力警鈴
水力警鈴是一種水力驅動的機械裝置。由殼體、葉輪、鈴錘和鈴蓋等組成。當閥瓣被打開，水流通過座圈上的溝槽和小孔進入延遲器，充滿后，繼續流向水力警鈴的進水口，在一定的水流壓力下，推動葉輪帶動鈴錘轉臂旋轉，使鈴錘連續擊打鋁鈴而發出報警鈴聲。
（二）、干式噴水滅火消防系統
2.1、系統組成及動作原理
干式噴水滅火消防系統是由閉式噴頭、管道系統、干式報警閥、報警裝置、充氣設備、排氣設備和供水設備等組成的消防系統。該系統與濕式噴水滅火系統類似，只是控制信號閥的結構和作用原理不同，配水管網與供水管間設置干式控制信號閥將它們隔開，而在配水管網中平時充滿有壓氣體。火災時，噴頭首先噴出氣體，致使管網中壓力降低，供水管道中的壓力水打開控制信號閥而進人配水管網，接著從噴頭噴出滅火。
干式噴水滅火消防系統特點是：報警閥后的管道無水，不怕凍、不怕環境溫度高，也可用在對水漬不會造成嚴重損失場所。干式和濕式系統相比較，多增設一套充氣設備，一次性投資高、平時管理較復雜、滅火速度較慢，適用于溫度低于4℃或溫度高于70℃以上場所。為了滿足寒冷和高溫場所安裝自動滅火系統的需要，在濕式系統的基礎上發展起來的。其管路和噴頭內平時沒有水，只處于充氣狀態，故稱之為干式系統或干管系統。干式噴水滅火系統的主要特點是在報警閥后管路內無水，不怕凍結，不怕環境溫度高。
干式系統是由濕式系統發展而來的，平時管網內充滿壓縮空氣或氮氣，因此適用于環境溫度低于4℃或高于70℃的場所。系統由閉式噴頭、管道系統、充氣設備、干式報警閥、報警裝置和供水設施等組成。
干式自動噴水滅火系統的特點是：①報警閥后的管道中無水，不怕凍結，不怕溫度高；②由于噴頭動作后的排氣過程，所以滅火速度較濕式系統慢；③因為有充氣設備，建設投資較高，平常管理也比較復雜、要求高；④適用于環境在4℃以下和70℃以上而不宜采用濕式自動噴水滅火系統的地方，如冷庫，鍋爐房等場所。
干式系統的基本構成條件包括水源、加壓與穩壓設施、壓力氣源、報警裝置、管網及閉式噴頭等部分。
可見，干式自動噴水滅火系統的主要工作過程，與濕式自動噴水滅火系統區別在于前者噴頭動作后有一個排氣過程，這將影響滅火的速度和效果。對于管網容積較大的干式自動噴水滅火系統，設計時這種不利影響不能忽略，通常要在干式報警閥出口管道上，附加一個“排氣加速器”裝置，以加快報警閥處的降壓過程，讓報警閥快些啟動，使壓力水迅速進入充氣管網，縮短排氣時間，及早噴水滅火
（三）、預作用式自動噴水消防系統
預作用系統是將火災自動探測報警技術和自動噴水滅火系統有機地結合起來，對保護對象起了雙重保護作用。預作用系統由閉式噴頭、管道系統、雨淋閥、濕式閥、火災探測器、報警控制裝置、充氣設備、控制組件和供水設施部件組成。這種系統平時呈干式，在火災發生時能實現對火災的初期報警，并立刻使管網充水將系統轉變?yōu)闈袷�。系統的這種轉變過程包含著預備動作的功能，故稱為預作用噴水滅火系統。
非工作狀態下，系統在雨淋閥之后的管道內，有不充氣和充滿低壓氣體兩種情況，火災發生時，安裝在保護區的感溫、感煙火災探測器首先發出火警信號，控制器在將報警信號作聲光顯示的同時開啟雨淋閥，使水進入管路，并在很短時間內完成充水過程，使系統轉變成濕式系統，以后的動作與濕式系統相同。
A．與濕式系統比較，這種系統在預作用閥以后的管網中平時不充水，而充低壓空氣或氮氣，或是干管。只有在發生火災時，火災探測系統自動打開預作用閥，使管道充水變成濕式系統。管網平時無水，可避免因系統破損而造成的水漬損失。另外這種系統有早期報警裝置，能在噴頭動作之前及時報警，以便及早組織撲救。
B．這種系統具有干式噴水滅火系統必須平時管道無水的優點，適合于冬季結冰和不能采暖建筑物內。同時它又沒有干式噴水滅火必須待噴頭動作后，完成排氣才能噴水滅火，從而延遲噴頭噴水時間的缺點。
C．本系統與雨淋系統比較，雖然都有早期報警裝置，但雨淋系統安裝的是開式噴頭，而且雨淋閥后的管道平時通常為空管，而充氣的預作用系統可以配合自動監測裝置發現系統中是否有滲漏現象，以提高系統的安全可靠性。
本系統適用于高級賓館、重要辦公樓、大型商場等不允許因誤噴而造成水漬損失的建筑物內，也適用于干式系統適用的場所。
1.系統用途
預作用系統克服了濕式和干式兩種系統的缺點，兼容了兩者的優點，具有報警早，噴水快，功能全和適用范圍廣且能在噴頭動作前發出火警警報。
具有下列條件之一的場所應采用預作用系統。
a.系統處于準工作狀態時，嚴禁管道漏水；
b.嚴禁系統誤噴；
c.替代干式系統。
2.系統結構
預作用系統結構示意圖
由閉式灑水噴頭、水流指示器、預作用報警閥組以及管道和供水設施等組成，準工作狀態時配水管道內不充水，由火災自動報警系統自動開啟雨淋報警閥后，轉換成為濕式系統的閉式系統。
3.工作原理
保護區域出現火警時，探測系統首發動作，打開預作用雨淋閥以及系統中用于排氣的電磁閥（出口接排氣閥），此時系統開始充水并排氣，從而轉變?yōu)闈袷较到y(tǒng)，如果水勢繼續發展，閉式噴頭開啟噴水，進行滅火。這樣就克服了雨淋系統會因探測系統誤動作而導致誤噴的缺陷。如果系統中任一噴頭玻璃球意外破碎，則會從該噴頭處噴出氣體，導致系統中氣壓迅速下降，降低監控開關動作，發出報警信號，提醒值班人員出現異常情況，但預作用雨淋閥沒有動作，所以系統不會噴水，從而克服了濕式系統會因噴頭誤動作所引起誤噴造成水漬的缺陷。
5.1空氣維持裝置
系統初始充裝時打開主充氣閥，當壓力接近0.05MPa時關閉主充氣閥，打開氣體補償球閥，通過調節過濾減壓閥，將系統充壓至0.05MPa。系統管網平時與氣源通過過濾減壓閥、節流接頭、氣體補償球閥、單向閥相連，如果系統存在微小的泄漏，則壓力會得到補償而不會產生報警信號，只有發生較大泄漏時，才會發出報警信號。由于單向閥的作用可以保證系統充水時，壓力水流不會流向供氣管路。
5.2壓力開關
將水壓信號變換成電訊號，從而實現電動報警或啟動消防水泵。
功能特點
1)最大工作壓力：1.2MPa
2)最小動作壓力：0.05MPa
3)壓力可調范圍:0.025～0.125MPa，本壓力開關一般調為0.05MPa
5.3水力警鈴
水力警鈴是水流過濕式報警閥使之啟動后，能發出聲響的水力驅動式報警裝置,適用于濕式、干式報警閥及雨淋閥系統中。它安裝在延遲器的上部。當噴頭開啟時，系統側排水口放水后5～90s內，水力警鈴開始工作。
功能特點
1）最大工作壓力：1.2MPa
2）驅動壓力：≥0.05MPa
3）警鈴噴嘴進口壓力為0.05MPa時，平均響度值不低于70dB(A)
4）警鈴噴嘴進口壓力≥0.2MPa時，距鈴3m外的響度平均值≥85dB(A)
試驗操作
打開濕式報警閥管路中的報警試驗閥，或打開設置在噴淋管路系統末端的試驗裝置對水力警鈴進行試驗。
工程設計要求
1）所有自動噴淋系統均應安裝水力警鈴
2）進入水力警鈴的水流應經過濾，以防堵塞，過濾器可安裝在濕式報警閥旁側報警管路上。
（四）水幕水霧消防滅火系統
4.1、水幕滅火系統
水幕系統，也稱水幕滅火系統，是由水幕噴頭、雨淋報警閥組、供水與配水管道、控制閥及水流報警裝置等組成的主要起阻火、冷卻、隔離作用的自動噴水滅火系統。按水幕功能分為防火分隔水幕和防護冷卻水幕兩種。
水幕系統的工作原理與雨淋噴水系統基本相同。所不同的是水幕系統噴出的水為水簾狀，而雨淋系統噴出的水為開花射流。由于水幕噴頭將水噴灑成水簾狀，所以說水幕系統不是直接用來滅火的，其作用是冷卻簡易防火分隔物（如防火卷簾、防火幕），提高其耐火性能，或者形成防火水簾阻止火焰穿過開口部位，防止火勢蔓延。
水幕系統主要用于需要進行水幕保護或防火隔斷的部位，如設置在企業中的各防火區或設備之間，阻止火勢蔓延擴大，阻隔火災事故產生的輻射熱，對泄漏的易燃、易爆、有害氣體和液體起疏導和稀釋作用。
水幕系統不具備直接滅火的能力，是用于檔煙阻火和冷卻隔離的防火系統。防火分隔水幕系統利用密集噴灑形成的水墻或多層水簾，封堵防火分區處的孔洞，阻擋火災和煙氣的蔓延。防護冷卻水幕系統則利用噴水在物體表面形成的水膜，控制防火分區處分隔物的溫度，使分隔物的完整性和隔熱性免遭火災破壞。
4.2、水噴霧滅火系統
（1）水噴霧滅火系統的作用。
水噴霧滅火系統是利用水霧噴頭在較高的水壓力作用下，將水流分離成0.2mm~2mm甚至更小的細小水霧滴，噴向保護對象，由于霧滴受熱后很容易變成蒸汽，因此，水噴霧滅火系統的滅火機理主要是通過表面冷卻、窒息、稀釋、沖擊乳化和覆蓋等作用。
在實際應用中，水噴霧的滅火作用往往是幾種作用的綜合結果，對某些特定部位，可能是其中一兩個要素起主要作用，而其他滅火作用是輔助的。水噴霧滅火系統的防護目的有滅火和防護冷卻兩種。
水噴霧滅火系統的組成及工作原理。
水噴霧滅火系統是由水源、供水設備、管道、雨淋閥組、過濾器、水霧噴頭和火災自動探測控制設備等組成，如圖所示。系統的自動開啟雨淋閥裝置，可采用帶火災探測器的電動控制裝置和帶閉式噴頭的傳動管裝置。
該系統在組成上與雨淋系統的區別主要在于噴頭的結構和性能不同，而工作原理與雨淋系統基本相同。它是利用水霧噴頭在較高的水壓力作用下，將水流分離成細小水霧滴，噴向保護對象實現滅火和防護冷卻作用的。
