變頻熱泵式分體空調制冷系統實訓裝置

一、概述:
MYKT-17B 變頻熱泵式分體空調制冷系統實訓裝置能滿足制冷與空調設備維修專業的實驗教學需要；本裝置采用真實的全套熱泵分體空調制冷機組為實訓對象；并能實現全自動控制，使學生深入理解熱泵分體空調的結構與工作原理。

二、特點：
1、整個空調系統真實完整，與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。它具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能。
2、裝置直觀展示了熱泵型分體空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解。裝置中配置了交流電壓表、交流電流表、溫度表、真空壓力表、工作指示燈，使整個熱泵分體空調系統的實時工作狀態一目了然。主面板中間設有控制系統的原理圖，并設有相應的測試點；裝置后面可觀察到整個制冷系統的結構組成及主要部件的實物，其中高壓管路和低壓管路分別為紅、藍色，并設有視液鏡（可觀察制冷劑狀態），相應部件均設有標識。
3、裝置設有故障模擬功能、提供室外執行部件的接線區域、開設應用性的實驗項目及多方位的直觀設計，有利于學生將理論應用于實際，提高實際操作動手能力。
4、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護；實驗強電連接導線及插座采用手搶插式全封閉結構，杜絕觸電，確保使用安全
三、技術性能：
1、輸入電源：?jiǎn)蜗嗳�線 AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1kVA
4、制冷劑類型：R410A
四、基本裝備：

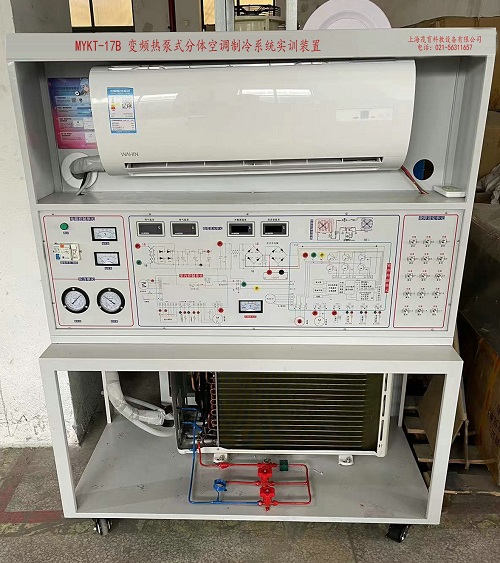

1、實驗臺采用鋁型材框架結構。上部為室內機蒸發器，中部為制冷系統原理圖及測試點，下部為室外機。
2、變頻空調系統1套 包括變頻熱泵型分體空調所必需的一些部件，如室內熱交換器（蒸發器）、室外熱交換器（冷凝器、變頻壓縮機、四通閥、節流裝置）等，管路中還設有控制閥等實驗所需的部件。
3、故障箱1只用于設置故障。
4、交流電壓表 測量范圍0～250V，精度1.5級，用于監測電網電壓。
5、交流電流表 測量范圍0～10A，精度1.5級，用于觀測系統啟動電流及監測系統正常工作電流。
6、溫度表4只 采用PT100傳感器，三位半數顯，可分別測量進風口溫度、出風口溫度、冷凝器管路溫度和蒸發器管路溫度。
7、真空壓力表2只 測量范圍分別為-0.1MPa～3.5MPa、-0.1MPa～1.5MPa，可顯示系統高壓側和低壓側的壓力動態變化。
五、實驗項目：
1、制冷系統專用工具的基本操作
2、制冷系統管件焊接
3、制冷系統的檢漏
4、制冷系統的抽真空與充注制冷劑R410A
5、變頻空調主控板電路原理
6、空調電器元件的測量及系統運行
7、變頻空調器故障與分析
8、變頻空調器檢測與故障分析
(1)制冷故障 設置類型有：蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵等
(2)電氣故障 設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點
