十字路口交通燈實驗

十字路口交通燈實驗目的：
1、掌握十字路口交通信號燈的控制原理。
2、掌握PLC定時器、計數器的使用方法。
二、十字路口交通燈實驗器材：

1、PLC-2型可編程控制器實驗臺	1臺
2、交通信號燈PLC自動控制演示板	1塊
3、PC機或手持編程器	1臺
4、編程電纜	1根
5、自鎖式連接導線	若干

三、十字路口交通燈實驗-原理與實驗步驟：

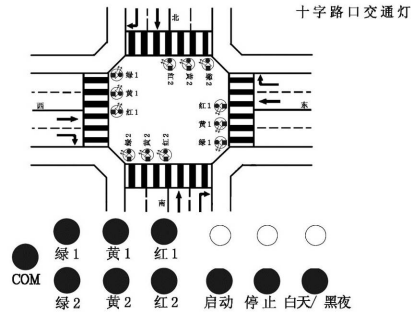

1、交通信號燈PLC自動控制演示板結構如圖1.1
2、本裝置與交通信號實際控制一致，采用LED模擬信號燈，信號燈分東西、南北二組，分別有“紅”“黃”“綠”三種顏色。其工作狀態由PLC程序控制，“啟動”、“停止”按鈕分別控制信號燈的啟動和停止。“白天/黑夜”開關控制信號燈白天/黑夜轉換。
3、對“紅”“黃”“綠”燈控制要求如下：
（1）假設東西方向交通比南北方向繁忙一倍，因此東西方向的綠燈通行的時間多一倍。
（2）按“啟動”按鈕開始工作，按下“停止”按鈕停止工作，“白天/黑夜”開關按下閉合時為黑夜工作狀態，這時只有黃燈閃爍，斷開時按時序控制圖工作。
4、根據具體情況還可增加控制要求，如緊急控制，某一方向綠燈常亮。
5、實驗步驟：
（1）打開PLC-2型實驗臺電源，編程器與PLC連接。
（2）根據具體情況編制輸入程序，并檢查是否正確。
（3）實驗臺與實驗模塊連接，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、推薦設計程序清單
1、I/O地址分配清單

輸入 地址：	啟動按鈕	I0.0			停止按鈕	I0.1
	晚上開關	I0.2
輸出 地址：	紅1	Q0.0	黃1	Q0.4	綠1	Q0.2
	紅2	Q0.3	黃2	Q0.1	綠2	Q0.5
