PLC多種液體混合裝置實驗
PLC多種液體混合裝置-實驗目的:
1、掌握攪拌器PLC的基本原理。
2、掌握置位、復位、步進指令的使用。
二、PLC多種液體混合裝置實驗-實驗器材:

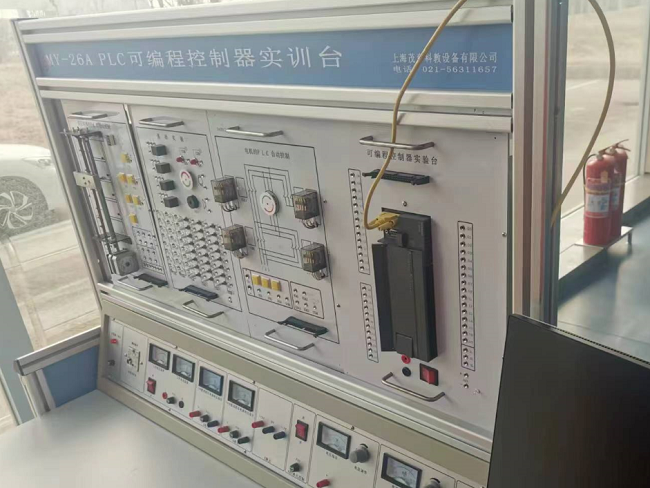

1、PLC-2型可編程控制器實驗臺 |
1臺 |
2、攪拌器PLC控制演示板 |
1塊 |
3、PC機或手持編程器 |
1臺 |
4、編程電纜 |
1根 |
5、自鎖式連接導線 |
若干 |
圖1.1
三、實驗原理與實驗步驟:

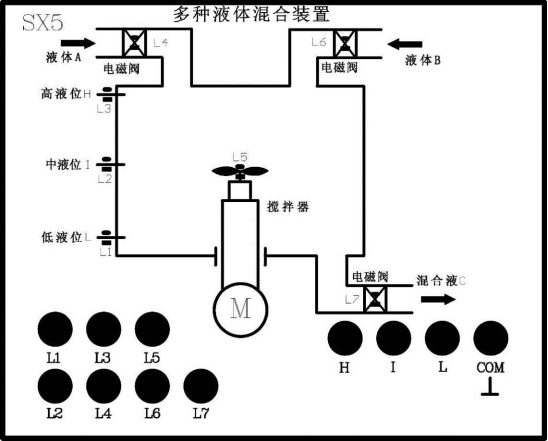

1、攪拌器PLC控制演示板結構如圖1.1所示。
2、圖中H、I、L為夜面?zhèn)鞲衅鳎斠好娴竭_此位置時(指示燈亮),傳感器發出信號,PLC收到信號后控制電磁閥或攪拌電機工作,X1、X2、X3為三個電磁閥,M為攪拌電機。
3、本演示裝置利用LED指示燈模擬攪拌器各點的工作狀態,如電磁閥的開閉狀態、液面到位信號,攪拌電機工作用LED閃爍來表示。同時采用定時器來模擬液面上升/下降。
4、控制要求:
(1)初始狀態各閥門關閉,傳感器H、I、L為OFF。
(2)按下啟動按鈕定時器開始計時,同時閥門X1打開,開始注入液體A,1S后到達液面L,低液位顯示L1亮(即傳感器L=ON),3S后液面到達I,中液位顯示L2亮(傳感器I=ON),控制閥X1關閉、閥X2打開注入液體B,再經過3S后,液面到達H,高液位顯示L3=ON(傳感器H=ON),控制X2關閉、攪拌電機開始工作,3S后攪拌結束,閥X3打開,液面下降,7S后液體放空閥X3關閉,一周工作結束,按啟動閥X1打開繼續工作。
5、實驗步驟:
(1)打開PLC-2型實驗臺電源,編程器與PLC連接。
(2)根據具體情況編制輸入程序,并檢查是否正確。
(3)實驗臺與實驗模塊連接,X0接實驗臺上的按鈕P0,檢查連
線是否正確。
(4)按下啟動按鈕,觀察運行結果。
四、設計程序清單:
1、I/O地址分配清單
輸入地址: |
啟動 |
I0.0 |
H |
I0.2 |
|
I |
I0.3 |
L |
I0.4 |
|
|
|
|
|
輸出地址: |
L1 |
Q0.0 |
L2 |
Q0.1 |
|
L3 |
Q0.2 |
L4 |
Q0.3 |
|
L5 |
Q0.4 |
L6 |
Q0.5 |
|
L7 |
Q0.6 |
|
|
