模擬電視發射塔實驗

模擬電視發射塔實驗：實驗?zāi)康?/strong>
學會利用PLC構成一個電波發射模擬光圈。

二、模擬電視發射塔實驗-實驗器材

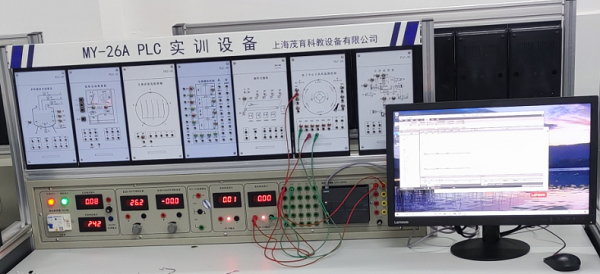

   1、可編程控制器實驗臺 1臺
2、PLC-DEMO0014模擬電視發射塔演示板                1塊
   3、PC機（自備） 1臺
   4、編程電纜 1根
   5、自鎖式連接導線（或扁平線）若干根

三、實驗原理與實驗步驟

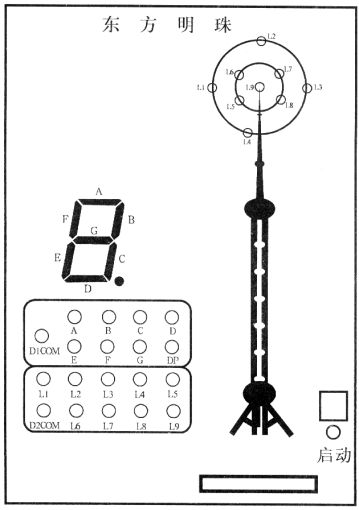

1. 模擬電視發射塔演示板結構如圖14.1所示。
2. 本實驗利用1個LED7段顯示數碼管和9個LED發光管來設計發射塔。數碼管顯示數字，發光管顯示信號輸出。
3. 控制要求：
   （1）首先合上啟動按鈕，數碼管顯示為1-8循環顯示，L9亮。
   （2）再過一秒，L9滅，L5亮；一秒后L5滅，L6亮；一秒后L6滅，L7亮；一秒后L7滅，L8亮。
   （3）再過一秒，L8滅，L1亮；一秒后L1滅，L2亮；一秒后L2滅，L3亮；一秒后L3滅，L4亮，一秒后，L4滅。
   （4）過兩秒后，全燈亮一秒，然后全滅。
   （5）程序又循環開始。
4.實驗步驟：
    （1）打開實驗臺電源，編程器與PLC連接。
    （2）根據具體情況編制輸入程序，并檢查是否正確。
   （3）按圖14.2接線，實驗臺與PLC=DOME014連接，并檢查連線是否正確。
   （4）按下啟動按鈕，觀察運行結果。
四．設計程序清單
      I/O地址分配：
         輸入地址：
                  啟動   I0.0
         輸出地址：
              L1          Q0.0              L9             Q1.0
              L2          Q0.1              A              Q1.1
              L3          Q0.2              B              Q1.2
              L4          Q0.3              C              Q1.3
              L5          Q0.4              D              Q1.4
              L6          Q0.5              E              Q1.5
              L7          Q0.6              F              Q1.6
              L8          Q0.7              G              Q1.7
