傳感器教學設備差動式電容傳感器特性實驗

一、傳感器教學設備-介紹：

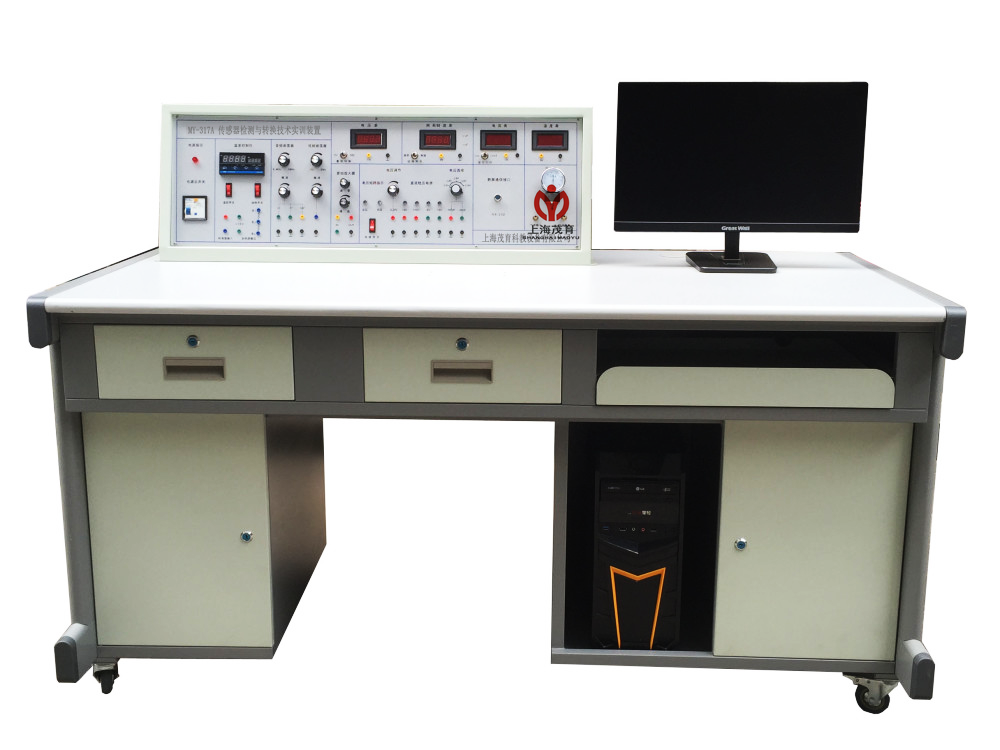

該實驗臺是適應不同類別，不同層次的專業要，最新推出的模塊化的新產品。傳感器技術實訓臺主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表與控制”、“機械量電則”等課程的實驗需要。（電腦自備），檢測與轉換（傳感器）技術實訓裝置（22種傳感器）適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

二、臺技術參數：

1、輸入電源：AC220V±5% 50±1Hz

2、額定電流：≤5A

3、直流電源：±5V ±15V

4、穩壓系數：±1%

5、電壓紋波：≤10mV

6、非線性誤差：≤5%

7、測量精度：≤1%

8、功耗：100VA

9、輸出電流：1A

10、相對溫度：-5℃～40℃

11、相對濕度：＜85%（25℃）

12、實驗臺規格外形尺寸：1600×750×1100mm

三、實驗目的
1、了解差動式電容傳感器的基本結構。
2、掌握差動式電容傳感器的調試方法。
四、實驗所用單元
電容式傳感器、電容式傳感器轉換電路板、差動放大器板、直流穩壓電源、數字電壓表、位移臺架。
五、實驗原理及電路

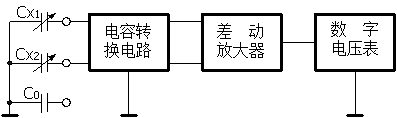

實驗電路框圖如圖8-1所示。與實驗七不同之處在于接入電容轉換電路的兩個電容都為可變電容，當電容傳感器的動極移動時，兩個電容的電容量都發生變化，但變化方向相反，這樣就構成差動式的電容傳感器。
