制冷制熱工作原理及實驗目的

制冷制熱工作原理及實驗目的：空調制熱：
空調制熱時，氣體氟利昂被壓縮機加壓，成為高溫高壓氣體，進入室內機的換熱器（此時為冷凝器），冷凝液化放熱，成為液體，同時將室內空氣加熱，從而達到提高室內溫度的目的。液體氟利昂經節流裝置減壓，進入室外機的換熱器（此時為蒸發器），蒸發氣化吸熱，成為氣體，同時吸取室外空氣的熱量（室外空氣變得更冷）。成為氣體的氟利昂再次進入壓縮機開始下一個循環。

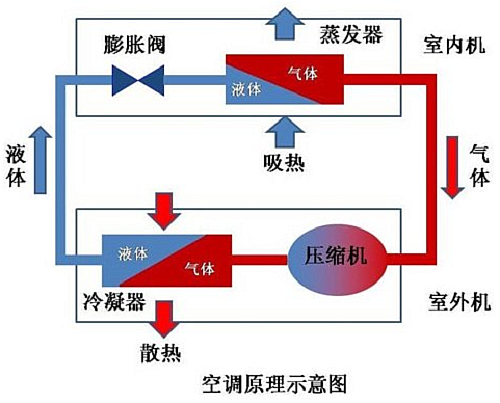

二、制冷制熱工作原理及實驗目的：空調制冷：
空調制冷時，氣體氟利昂被壓縮機加壓，成為高溫高壓氣體，進入室外機的換熱器（此時為冷凝器），冷凝液化放熱，成為液體，同時熱量向大氣釋放。
液體氟利昂經節流裝置減壓，進入室內機的換熱器（此時為蒸發器），蒸發氣化吸熱，成為氣體，同時吸取室內空氣的熱量，從而達到降低室內溫度的目的。成為氣體的氟利昂再次進入壓縮機開始下一個循環。

二、制冷原理分為兩部分：
1、二元溶液在發生器內被熱源加熱沸騰，產生出制冷劑蒸汽在冷凝器中被冷凝為冷劑液體。液態冷劑經U形管節流后進入蒸發器，經蒸發器在低壓條件下噴淋，液態冷劑蒸發，吸收冷媒熱量，產生制冷效果。
2、發生器流出的濃溶液，經熱交換器降溫、降壓后自流進入吸收器，與吸收器原溶液混合成為中間濃度的濃溶液。中間濃度溶液被吸收器泵輸送并噴淋，吸收從蒸發器出來的制冷劑蒸汽變?yōu)橄∪芤�。稀溶液由發生器泵送達發生器，重新被熱源產生制冷劑蒸汽再次形成濃溶液，進入下一個循環周期。綜合所述任何制冷設備都有四大部分組成（壓縮機、冷凝器、蒸發器、節流裝置），制冷劑在制冷機內通過物理狀態變化從而吸收或釋放熱量達到制冷或制熱的效果。熱泵制熱是利用制冷系統的壓縮冷凝器來加熱室內空氣�？照{(diào)器在制冷工作時，低壓制冷劑液體在蒸發器內蒸發吸熱而高溫高壓制冷劑在冷凝器內放熱冷凝。熱泵制熱是通過電磁換向，將制冷系統的吸排氣管位置對換。原來制冷工作蒸發器的室內盤管變成制熱時的冷凝器，這樣制冷系統在室外吸熱向室內放熱，實現制熱的目的。

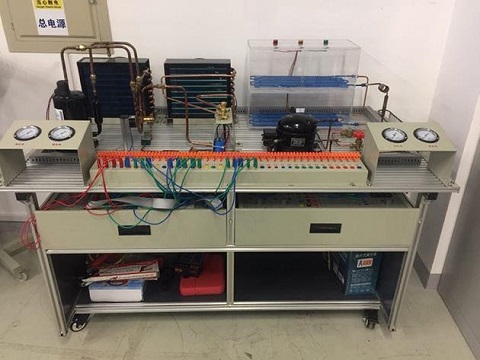

三、制冷制熱實訓目的：
1、空調系統管路設計、組裝、接線和調試項目：
（1）管路設計任務：
    空調系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
（2）系統組裝任務：
    將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏
（3）系統接線任務：
    判斷空調壓縮機的繞組，完成空調系統的線路鋪設和連接
（4）系統調試任務：
    完成對空調系統的抽真空、加注制冷劑、電氣調試、工況的調整
2、電冰箱系統管路設計、組裝、接線和調試項目：
（1）管路設計任務：
    冰箱系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
（2）系統組裝任務：
    將設計好的管路安裝到對應部件的合理位置并完成對冰箱系統的保壓、檢漏
（3）系統接線任務：
    判斷冰箱壓縮機的繞組，完成冰箱系統的線路鋪設和連接
（4）系統調試任務：
完成對冰箱系統的抽真空、加注制冷劑、電氣調試、工況的調整

---
