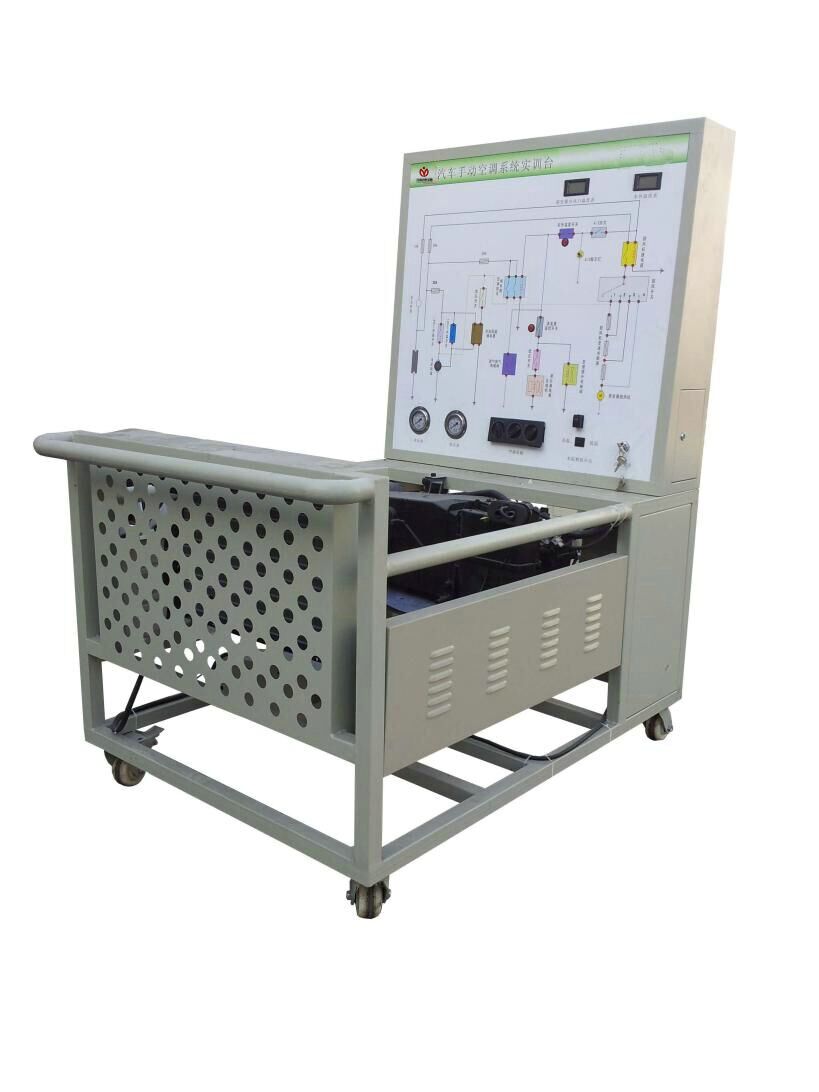

電動汽車空調系統實訓臺
2021-11-24 10:42

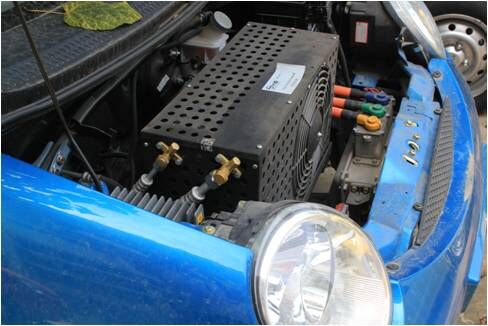

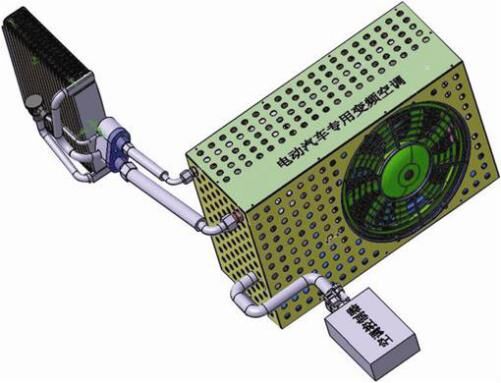

該設備采用原電動汽車空調系統為基礎，充分展示電動汽車空調系統的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對電動汽車空調系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、電動汽車空調系統實訓臺功能特點
1.真實可運行的電動汽車空調系統，充分展示電動汽車空調系統的組成結構和工作過程。
2.由電動汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示電動汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、電動汽車空調系統實訓臺技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：原電動汽車電源
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、電動汽車空調系統實訓臺基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板(面板柜) | 裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) | 套 | 1 |
| 2 | 點火開關 | 茂育 | 個 | 1 |
| 3 | 高壓壓力表 | R134a，0～3.5MPa | 個 | 1 |
| 4 | 低壓壓力表 | R134a，0～1.5MPa | 個 | 1 |
| 5 | 數字式進風口溫度表 | 茂育 | 個 | 1 |
| 6 | 數字式出風口溫度表 | 茂育 | 個 | 1 |
| 7 | 空調控制器總成 | 原車全新 | 套 | 1 |
| 8 | 空調蒸發箱總成 | 原車全新 | 套 | 1 |
| 9 | 電動汽車空調壓縮機總成 | 原車全新,48V | 套 | 1 |
| 10 | 膨脹閥總成 | 原車全新 | 套 | 1 |
| 11 | 干燥器總成 | 原車全新 | 套 | 1 |
| 12 | 鼓風機總成 | 原車全新 | 套 | 1 |
| 13 | 冷凝器 | 原車全新 | 個 | 1 |
| 14 | 冷卻電子風扇 | 原車全新 | 套 | 1 |
| 15 | 電動汽車空調控制器(驅動電機變頻器)及操縱開關組件 | 原車全新,48V | 套 | 1 |
| 16 | 電動汽車電池組 | 原車全新,48V | 套 | 1 |
| 17 | DC/DC系統 | 原車全新 | 套 | 1 |
| 18 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 19 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
| 20 | 設備教師手冊 | 茂育 | 套 | 1 |
| 21 | 設備合格證、保修卡 | 茂育 | 套 | 1 |
