淺談對新能源并網技術破解

概況：近年來，我國以風能、太陽能發電為代表的新能源發展突飛猛進，人們寄望于它能改變我國失衡的電源結構，促進節能減排。然而，一次次風機脫網事故讓人們陷入了沉思，如果不能解決新能源友好上網問題，新能源健康發展將受到制約。風光儲輸示范工程一期工程的竣工投產，有效解決了新能源大規模并網的世界性技術難題，點亮了新能源未來發展之路。

從間歇波動到平穩輸出：光伏發電是根據光生伏打效應原理，利用太陽電池將太陽光能直接轉化為電能。不論是獨立使用還是并網發電，光伏發電系統主要由太陽電池板（組件）、控制器和逆變器三大部分組成，它們主要由電子元器件構成，不涉及機械部件，所以，光伏發電設備極為精煉，可靠穩定壽命長、安裝維護簡便。
　　在風光儲輸示范工程智能控制中心的大廳里，大大的屏幕上顯示了當時的發電情況：風電2.52萬千瓦、光伏發電5210千瓦、儲能1490千瓦。冀北電力有限公司風光儲輸示范電站有限公司副總經理王銀明解釋說，當風力較大或陽光較強時，儲能裝置可以把多余的能量?jī)?chǔ)存起來，儲能顯示的就是負數;反之，儲能裝置顯示的是正數，就需要釋放能量，這么做有助于整體電能輸出更加平穩。
　　“更加平穩”??這個看似簡單的目標，卻是新能源發電一直以來難以達到的要求。
　　我國是風電大國，新增風電裝機容量和累計裝機容量均居全球第一位，光伏發電也呈迅猛發展態勢。但是，并網和消納問題卻是制約二者持續健康發展的重要因素。
　　風電和光伏發電都具有間歇性、隨機性和波動性的特點，且風能、太陽能資源富集地區與主要負荷中心呈逆向分布，決定了我國風電開發只能以大規模集中開發、遠距離高壓輸送為主，光伏發電接入電網呈現出大規模集中接入與分布式接入并舉的特點。
　　這要求我國新能源大規模發展必須突破三個技術問題：其一，電力系統調峰問題，風電和光伏發電作為單一的發電系統提供電能輸出時，需要建設大量的備用容量和調峰電源，以防其不出力時隨時備用;其二，電力系統安全問題，風電、光伏發電具有出力多變和瞬間沖擊的特點，對電網的暫態穩定性和頻率穩定性造成影響;其三，電能質量問題，風電、光伏發電大規模并網引起電壓水平降低，風機中的電子設備帶來諧波污染，影響電能質量。
　　由國家電網公司自主研發、設計和建設的國家風光儲輸示范工程，一舉攻克了這些技術難題。
“電力系統是一個發、輸、變、配、用瞬間完成的系統，新能源如果不能滿足安全、穩定、可靠的要求，那么，無論風電還是光伏發電，對于電網而言都不是優質電能。”冀北電力有限公司風光儲輸示范電站有限公司總經理閆忠平表示，國家風光儲輸示范工程最重要的使命就是通過風光儲聯合發電，消除新能源隨機性、波動性和間歇性對電網的沖擊，從而將風電、光伏發電變?yōu)閮?yōu)質電能。
MY-F500A風光互補并網發電與機電實訓系統技術參數：
風光互補并網發電與機電實訓系統概述：

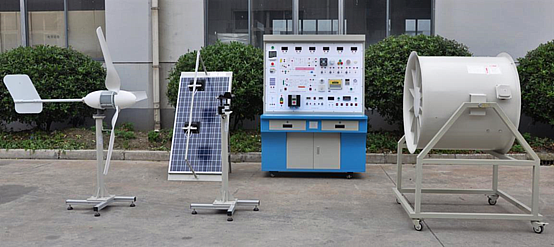

該系統由太陽能光伏電板、雙軸跟蹤控制模塊、蓄電池模塊、太陽能控制器模塊、太陽能逆變器模塊、模擬風洞發電模塊、開關控制模塊、環境監測模塊、上位機監控模塊，儀表顯示部分,（各功能轉換接口模塊）等組成；各控制系統集成于風能發電、光伏發電為一體的教學實訓臺；各系統通過連接電纜進行連接，形成一套可完成風力及光伏發電、同步并網、離網電源的實驗及教學演示。幫助學生理解太陽能并網、離網及風力發電系統的原理，從而起到學習工程實際應用技能的作用。
各部件接口采用安全插口式設計，各模塊通過實驗線纜連接，實驗方便、操作靈活。
應用范圍：主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
一、風光互補并網發電與機電實訓系統主要技術規格參數：
1、系統規格
◆ 系統最大電壓：DC12V，AC220V
◆ 系統最大電流：10A
◆ 系統最大功率：300W
2、太陽光電實習教學模塊
太陽能電池規格：?jiǎn)尉Ч杼?yáng)能電池
◆ 元件尺寸(L*W*H)：630*530*25mm*4
◆ 最佳功率：160W
◆ 最佳工作電壓：17.05±0.5V
◆ 最佳工作電流：10.20±0.10A，
◆ 短路電流：10.34±0.10A，
◆ 開路電壓：21.0±0.5V
◆ 模擬光源模塊：1000W
3、風力發電機實習教學模塊
◆ 風洞調速范圍：0～13 m/s，功率5.0KW
◆ 風力發電機額定輸出電壓：12VDC，功率：400W
◆ 風機類型；永磁同步發電機，上風式
◆ 啟動風速；2.5m/s
◆ 風葉材質：碳光纖化合物
4、風光互補控制器：
◆ 充電方式：PWM脈寬調制
◆ 充電最大電流 35A
◆ 過放保護電壓 10.6V ±0.5
◆ 過放恢復電壓 12.6V ±0.5
◆ 輸出保護電壓 16V ±0.5
◆ 卸載開始電壓（出廠值）15.5V ±0.5
◆ 卸載開始電流（出廠值） 15A
◆ 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。
◆ 使用32們高速單片機，實現智能控制，自動識別12/24V系統。采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 具有直流輸出或1Hz頻閃輸出2種輸出選擇，頻閃輸出特別適用于LED交通警示燈等。在頻閃輸出模式，負載可以使用感性負載。浮充電溫度補償功能。使用數字LED顯示及設置，采用一鍵式操作完成所有設置。
◆ 新能源設備中大屏幕LCD顯示，太陽能電池、蓄電池、負載電流、電壓等電參數。
