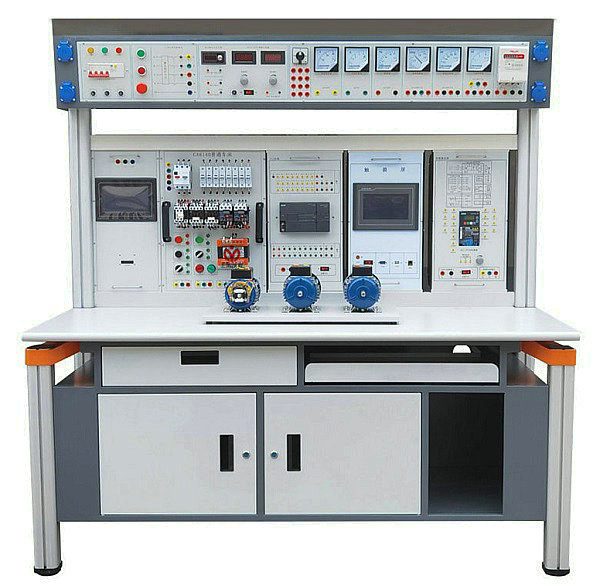

2024款高級電工實訓考核裝置

一、MYWX-307 2024款高級電工實訓考核裝置-主要服務于電力系統自動化技術、機電設備運行與維護、電氣自動化技術等多個專業的《機床電氣控制》、《維修電工》、《汽車電工電子技術》、《電機拖動》、《電氣控制》等課程的教學實踐工作與維修電工的技能考核，并且為電力系統自動化專業、機電設備運行與維護等專業提供崗前綜合實訓服務。

二、標準規范及技術要求：
標準規范
本項目執行的標準規范包括但不限于以下標準規范，若以下標準規范與最新的國家、行業的標準規范不一致或相沖突，則應按最新的標準規范執行。
1、標準電壓GB156-2017
2、電能質量電壓允許波動和閃變GB12326
3、電能質量公用電網諧波GB/T14549
4、電工電子產品環境試驗GB/T2423
5、電氣裝置安裝工程電氣設備交接試驗標準GB 50150-2016
6、調速電氣傳動系統
第2部分：
一般要求低壓交流變頻電氣傳動系統額定值的規定 GB/T12668.2
1、調速電氣傳動系統
第3部分：電磁兼容性要求及其特定的試驗方法 GB/T12668.3-2012
1、調速電氣傳動系統
第4部分：安全要求GB/T12668.5
1.1.9調速電氣傳動系統
第6部分：確定負載工作制類型和相應電流額定值的導則GB/T12668.6
調速電氣傳動系統
第7部分:電氣傳動系統的通用接口和使用規范GB/T12668.7
調速電氣傳動系統 第8部分：電源接口電壓的規范 GB/T12668.8
三、技術要求
實驗桌：
1、輸入電源：三相五線，AC380V±10％，50HZ。
2、工作環境：溫度-10℃－+40℃，相對濕度<85％（25℃）。
3、電源控制：自動空氣開關通斷電源，有過壓保護、欠壓保護、過流保護、漏電保護系統。
4、輸出電源：
（1）三相交流380V±10％ 50HZ ；單相交流220V±10％50HZ。
（2）直流穩壓電源：24V/1A， 3位半數字顯示直流電壓、交流電壓，具有限流型短路軟保護和自恢復功能。
5、外形尺寸：不小于1600mm×700mm×1650mm，鋁合金結構，桌面防火面板。
6、實驗掛箱為彩色立體圖，形象逼真，接近工業現場的實際應用。
7、維修電工實訓系統采用計算機仿真現代化信息技術手段，具有操作、模擬、仿真三大功能。
8、采用模塊化結構，即PLC主機、開關量輸入及各種模擬實驗單元，均為掛箱式，可根據實驗項目、網絡要求進行組合，以后如果需要增加實驗，只需添加部件即可。
9、試驗屏采用鋁合金結構（表面電泳處理），鋁合金滑道用來懸掛試驗掛箱
10、試驗掛箱集成了多種典型PLC實訓模塊，包括搶答器、電機模塊、水塔水位自動控制、運料小車、天塔之光實訓模塊，可以很方便的完成PLC的基礎實訓，硬件負載電源使用安全電壓。
11、系統配置了目前工廠常用的組態軟件（組態王、MCGS等），并配備詳盡的應用指導書。
12、配有內容豐富的計算機光盤，包括PLC編程仿真、PLC組態、實訓指導書、PLC實驗源程序。
13、系統操作安全（多重人身、設備安全保護）、規范，使用靈活。
14、桌腿底部有調節器，高度可調，保證平穩度。
15、系統臺面使用25mm的防火板材料，環保、耐磨、耐腐蝕、耐高溫、高絕緣，采用6mm圓角式結構，有效杜絕了臺邊起邊和裂縫。
四、供貨范圍及要求

序號	名稱	數量	單位	備注
1	實驗桌	1	臺
2	電源箱	1	個	提供三相五線交流電源, 急停保護，直流電壓表，直流電流表，提供±10V可調電壓；+24V/1A直流穩壓電源各一路，三位半數顯
3	PLC模塊	1	個	SR40模塊，SR40有24個輸入，16個輸出，4通道高速計數器輸入到最大60KHz的，具有可拆卸端子塊配置一個4入2出的模擬量模塊（EM AM06）
4	電機控制模塊	1	個	8個6mm安全測試孔， 6個發光二極管等。用于完成電機控制的相關實驗
5	郵件分揀模塊	1	個	13個6mm安全測試孔，4個鈕子開關， 7個發光二極管等。用于完成郵件分揀控制的相關實驗
6	自動送料裝車模塊	1	個	13個6mm安全測試孔，9個發光二極管。用于完成自動送料裝車控制實驗
7	交通燈模塊	1	個	16個6mm安全測試孔，六個發光二極管，黃綠紅各2個，1個數碼管顯示塊,線路板1張等。用于完成交通燈控制實驗和數碼管顯示實驗
8	液體混合模塊	1	個	14個6mm安全測試孔，10個發光二極管，模擬量信號。用于液體混合控制實驗
9	天塔之光模塊	1	個	12個6mm安全測試孔，9個發光二極管,線路板1張等。用于完成天塔之光實驗。
10	搶答器模塊	1	個	18個6mm安全測試孔，8個發光二極管,線路板1張等。用于搶答器控制實驗。
11	變頻器模塊	1	個	西門子V20變頻器1臺（單相AC220V供電，0.37KW），D型插口1個，船型開關1個，電位器1個，22個K2測試孔，4個K4測試孔
12	電機組	1	套	由鈑金制作而成的底板，電機組提供3臺三相異步電機，其中1臺帶有離心開關；提供2臺三相雙速電機；每種電機參數如下：三相異步電機：180W，AC380V，支持Y-▲連接，轉速1400轉，離心開關：一組常開常閉觸點三相雙速電機：60/90W，AC380V，轉速1400/2800轉
13	觸摸屏模塊	1	個	MCGS觸摸屏，船形開關、24V電源接口、9芯通信接口
14	中間繼電器模塊	1	個	每個模塊最少4個中間繼電器
15	自鎖按鈕模塊	1	個	4個自鎖按鈕，16個6mm安全測試孔
16	自復位按鈕模塊	1	個	4個自復位按鈕，16個6mm安全測試孔
17	指示模塊	1	個	8個指示燈和一個報警的蜂鳴器，18個6mm安全測試孔
18	電源轉接模塊	1	個	24個6mm安全測試孔，用于擴展DC24V電源的K2端子
19	答題器	1	套	配置一個7寸彩色人機交互系統，一個通訊端口，一個電源模塊
20	M7120平面磨床故障模塊	1	臺	每個掛板可設置20個故障點
21	M7130K平面磨床故障模塊	1	臺	每個掛板可設置20個故障點
22	M1432A外圓磨床故障模塊	1	臺	每個掛板可設置20個故障點
23	C6140普通車床故障模塊	1	臺	每個掛板可設置20個故障點
24	C650-2普通車床故障模塊	1	臺	每個掛板可設置20個故障點
25	Z3040B搖臂鉆床故障模塊	1	臺	每個掛板可設置20個故障點
26	X62W萬能銑床故障模塊	1	臺	每個掛板可設置20個故障點
27	T68臥式鏜床故障模塊	1	臺	每個掛板可設置20個故障點
28	PDH電動葫蘆故障模塊	1	臺	每個掛板可設置20個故障點
29	儀表箱	1	臺	提供指針式交流電壓表1塊提供組合開關1個提供指針式交流電流表1塊提供指針式頻率表1塊提供指針式功率因數表1塊提供指針式單相功率表1塊提供指針式三相功率表1塊提供單相電能表1塊
