比亞迪e6純電動動力傳遞交互實訓平臺

一、產品簡介

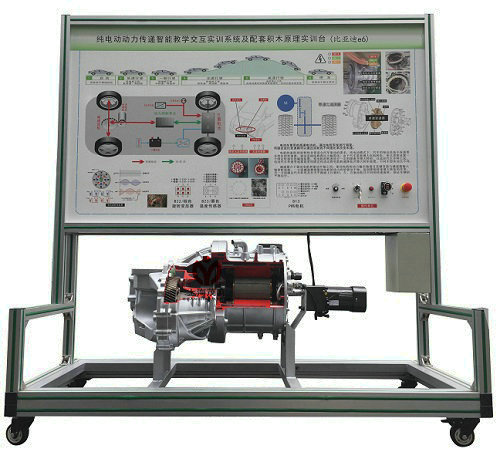

采用比亞迪e6動力傳遞交互實訓系統基于比亞迪e6實車動力總成和原理基礎積木擺放臺構建而成，包括驅動電機、變速箱、P檔電機、車速傳感器、差速器、水溫傳感器等，配有經噴涂油墨、裝配具有保護功能的檢測端子，可測量電壓，電阻，波形等信號。適用于中高職院校、技工院校、新能源培訓機構對于比亞迪e6汽車動力總成的教學培訓。

二、功能特點
1、學習了解比亞迪e6動力總成的結構及工作原理。
2、實訓臺可模擬比亞迪e6永磁同步電機加速，減速，制動，倒車等工況，觀察對應工況下電機的工作狀態。
3、直接觀察永磁同步電機冷卻水溫傳感器，差速器輪速傳感器。
4、直接觀察P檔電機結構原理、工作過程。
5、在面板上可模擬測量永磁同步電機工作輸出的三相正弦波形，可模擬測量旋變傳感器信號。
6、面板上可測量輪速傳感器，水溫傳感器阻值，學習各傳感器的分類，元件特點，工作原理。
7、學習汽車差速器的工作原理，認識汽車差速器結構，掌握其工作原理。
8、可以參照原廠維修手冊或電路圖對動力總成進行電路分析。
三、工藝特點
1、實訓臺面板采用的4mm厚高級鋁塑板，表面經特殊工藝噴涂底漆處理，面板打印出彩色電路圖，表面噴涂光油，學員可以直觀對照電路圖和實物，認識和分析動力總成系統的工作原理。
2、配有保護罩，采用透明亞克力材料保護學員安全，同時內部結構清晰可視。
3、動力總成固定支撐臺采用國標鋁型材平鋪而成，兩端配有保護端蓋。
4、冷卻液循環水道用綠色底漆噴涂，直觀觀察冷卻液流動路徑。
5、帶自鎖腳輪裝置，移動靈活，安全可靠，堅固耐用。
四、配套原理積木學習系統
1、車速傳感器教學實訓板
2、水溫傳感器教學實訓板
3、電機旋變傳感器教學實訓板
4、透明永磁同步小電機模型教學實訓板
5、實訓板工藝
面板采用4mm鋁塑板，表面噴塑亞光灰，經過高溫烘烤，表面UV平板噴繪彩色電路原理圖、元件符號圖、端子圖等，本體采用鋁合金電鍍金色提手，本體采用5mm鋁板合成，方便實用。
6、實訓板技術指標
外形：480mm*350mm*120mm (長×寬×高)
輸入電源：220V交流電壓；
工作電壓：12V直流電壓；5V直流電壓；
工作溫度：-50℃～50℃；
7.結構組成
各類型傳感器與帶檢測端子的原理面板、配套的實驗連接線、使用說明書與實驗指導書、手提型實驗本體等。
