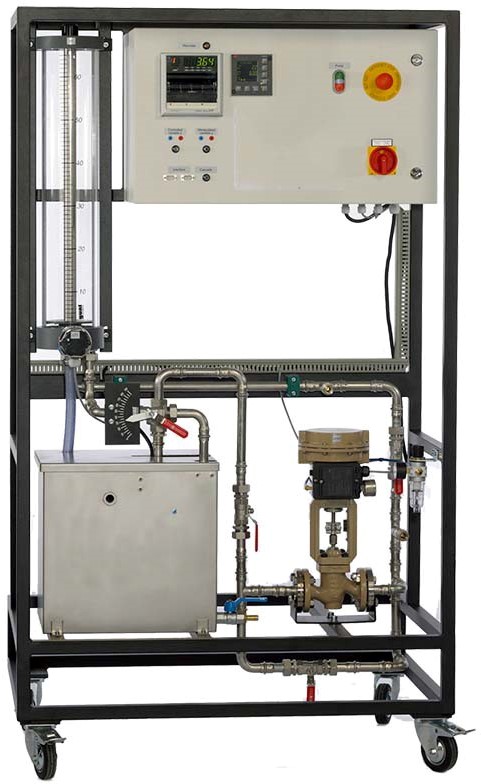

氣動薄膜控制閥與電氣安裝閥門實訓臺

一、概述：

MYCN-28 氣動薄膜控制閥與電氣安裝閥門實訓臺的設計結合了目前大中專院校《化工測量及儀表/檢測技術及儀表/熱工自動化及儀表/非電量測量與控制技術/過程控制等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。

二、技術參數

1、儲存罐：30L

2、離心泵功耗：250W、大流量：150L/min、速度：2800min-

3、壓力傳感器：0...100mbar

4、控制閥DN20：4,0m?/4-20MA

5、尺寸和重量

6、長寬高：1000x700x1750mm

重量：約124Kg

三、閥技術參數：

1、全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。

2、閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。

3、執行機構采用多彈簧結構，高度減少30％。重量減輕30％。

4、ZJHPW型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。

5、ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合

閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊

軟密封閥芯：增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管

墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

膜蓋：A3

波紋膜片：丁腈橡膠夾增強滌綸織物

彈簧：60Si2Mn

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13

公稱通徑 DN mm

額定流量系數Kv

直線

6.9

等百分比

6.3

額定行程 L(mm)

膜片有效面積 (cm2)

280

信號范圍 (kPa)

20 ～ 100 、 40 ～ 200 、80 ～ 240

氣源壓力 (MPa)

0.14 、 0.25

固有流量特性

直線、等百分比

固有可調比

允許泄漏量

硬閥座不平衡型： IV 級軟閥座： VI 級

公稱壓力 PN(MPa)

1.0 、 1.6 、 4.0 、 6.4

工作溫度 ( ℃ )

常溫型

-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250

1、位式調節

由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、上下水箱等組成。

上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至進入控制儀，與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。其設置方法及操作方式調節控制儀使用說明書。

2、PID調節

由水泵、電動調節閥、水位傳感器、PID調節控制儀、上下水箱等組成。

3、上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號，進入PID控制儀，與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置，其中P、I、D參數可以手動設置，也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。

4、實驗操作步驟：

把下水箱的水充滿；

接通電源；

啟動水泵，檢查系統不得漏水；

設置給定參數，本設備要小于一米,一般設置0.6米左右（600mm左右）；

調節模擬輸出排水量；

調節供水壓力；

等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值，紀錄于事先設計的記錄表格中；

四、系統組成：

1、被控對象（不銹鋼4040）：

2、動力系統：氣泵1套電壓220V,壓力0.6KG

3、有機玻璃水箱：1套
