太陽能電源技術應用實訓臺

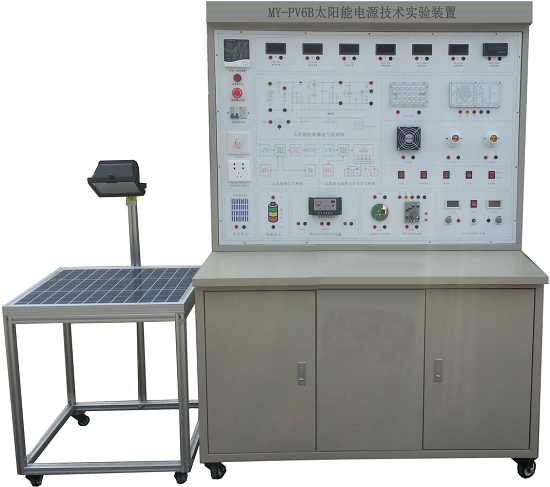

一、MY-PV6B 太陽能電源技術應用實訓臺-太陽能電源技術及其應用裝置”主要是針對職業院校實訓教學需求研制，幫助學生理解太陽能光伏發電原理，學習工程應用技能。

二、系統特點:
1、采用接近太陽光的氙燈來模擬太陽光，使得實訓項目隨時進行，且不受天氣變化的影響。
2、所采用的電池板、智能控制器、蓄電池、路燈、警示燈均與現場應用中一樣，可使學生深刻理解太陽能光伏發電的現場應用。
3、整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光伏發電應用的理解自己動手連接。
4、采用標準工業用電池板，可置于戶內和戶外，角度可以調整。
5、提供多種應用實訓：太陽能路燈、太陽能警示燈和太陽能無線氣象站等。
三、技術性能:
（1）模擬太陽光源參數:
1、輸入電源:220V±10%  50HZ
2、容    量:＜1000VA
3、工作環境:溫度-10℃～+40℃  相對濕度＜85%(25℃)  海撥＜4000m
（2）太陽能路燈參數:
1、光源功率;28W
2、色 溫:5500K
6、顯色指數:75-85
7、工作電壓:12VDC
8、電源效率:﹥90%
9、光源使用壽命:50000～100000小時
（3）交通信號燈參數:
1、輸入電壓：DC12V
2、輸入功率：慢≤5W，讓≤5W
3、發光強度：≥400cd,角度≥30°
4、發光色譜：紅色628nm、黃色589nm
5、工作溫度：-40～+80℃
6、電氣參數：平均功耗≤5W/11W
7、光源性能：發光強度≥3000cd/m2
8、色度R628nm,Y590nm
9、可視角度≥30°，光源壽命≥10萬小時，可視距離≥400m
10、發光面大小：燈面發光面發光直徑120mm，120mm
11、耐溫-40℃--75℃
（4）直流電源參數:
1、輸入額定電壓：AC220V
2、輸出電壓：DC0-30V可調整
3、輸出電流：0-2A可調整
4、輸出功率：最大60W
（5）太陽能光伏組件參數:
1、光伏模塊功率：55Wp
2、光伏模塊輸出工作電壓：17.5VDC
3、光伏模塊工作電流：3.25A
（6）電力蓄能單元:
1、蓄電池類型：免維護膠體蓄電池
2、蓄電池組容量:12V/22Ah
3、蓄電池數量： 1個
（7）控制器技術參數:
1、欠壓保護：DC10.8/21.6VDC
2、過壓保護：DC14.2/28.4VDC
3、額定工作電壓：12/24V（自動識別）
4、輸出電流：10A
5、輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
（8）警示燈技術參數:
1、光 強 度：≥200cd
2、工作電壓：12VDC
3、功    率：≤5W
4、光源壽命：≥10萬小時
5、耐    溫：－40℃～+75℃
6、可視角度：≥300
7、可視距離：100mm*120信號燈≥300m
8、閃光頻率：40～55次/分
四、實訓項目:
1、太陽能光伏板能量轉換
2、太陽能電池板負載特性測試
3、環境對光伏轉換影響
4、太陽能電池光伏系統直接負載實訓
5、光伏控制器的工作原理
6、控制器對蓄電池的過充保護
7、控制器對蓄電池的過放保護
8、太陽能光伏系統電器負載實訓
9、太陽能路燈的原理
10、太陽能路燈接線實訓
11、太陽能路燈應用
12、太陽能警示燈原理
13、太陽能警示燈接線實訓

---
