風光互補發電實驗平臺

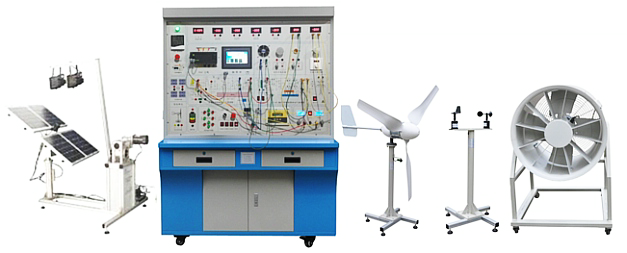

一、MY-F500D 風光互補發電實驗平臺-主要由風力發電機組、太陽能光伏電池組、控制器、蓄電池、逆變器、交流直流負載、開關控制模塊、環境監測模塊、儀表顯示等部分組成，通過PLC控制、觸摸屏和變頻器作為控制核心，帶有A/D、D/A模塊、模擬量輸入/輸出模塊、交流電機變頻調速系統。系統于風能發電、光伏發電為一體的教學實訓系統；各系統通過連接電纜進行連接，形成一套可完成風力及光伏發電、同步并網、離網電源的實驗及教學演示。幫助學生理解太陽能并網、離網及風力發電系統的原理，從而起到學習工程實際應用技能的作用。應用范圍：主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。

一、主要技術規格參數：
1、系統規格
1）輸入電源：三相，單相AC220V±10% 50Hz
2）系統最大電壓：DC12V，AC220V/50Hz
3）系統最大電流：50A
4）系統最大功率：600W
2、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊單晶小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
光伏電池組件：25W*4塊
1）額定功率：25W
2）額定電壓：17.2V
3）額定電流：1.17A
4）開路電壓：21.4V
5）短路電流：1.27A。
6）擺臂機構：渦輪蝸桿結構（2個減速箱）
7）電壓：220V
8）頻率：50Hz
9）電流：1.36A
10）最大功率：300W。
11）追日機構
12）結構：渦輪蝸桿結構（減速箱）
13）驅動：直流電機
14）軸數：雙軸二維。
3、風力發電機
1）額定功率：300(W)
2）額定電壓：12(V)
3）額定電流：33.3
4）風輪直徑：1.65(m)
5）啟動風速：2.5(m/s)
6）額定風速：9.6(m/s)
7）安全風速：35(m/s)
8）工作形式：永磁同步發電機
9）風葉旋轉方向：順時針
10）風葉數量：3（片）
11）風葉材料：玻璃增強聚丙烯材料
12）電機材料：鋁合金
13）護欄網：專業圍欄，高度約1.0米
4、模擬風洞模塊
1）風量：32073 mз/h
2）風壓：388Pa
3）轉速：1440 r/min
4）功率：2.2kW
可調風速：0～13級連續可調
變頻器：采用2.2KW矢量變頻器
5、風光控制器系統：
1）工作電壓：12/24VDC可選
2）充電功率Pmax ：1000W
3）光伏功率Pmax ：300W
4）風機功率Pmax ：700W
5）充電方式：PWM脈寬調制
6）充電最大電流 35A
7）過放保護電壓 11V
8）過放恢復電壓 12.6V
9）輸出保護電壓 16V
10）卸載開始電壓（出廠值）15.5V
11）卸載開始電流（出廠值） 15A
控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
12）負載為100W以下的12V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
13）使用32們高速單片機，實現智能控制，自動識別12/24V系統。采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
14）多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
15）具有豐富的工作模式，如光控，光控＋定時，通用控制等模式。
6、并網逆變器
1）輸出電壓：AC 180-260V
2）工作電壓：10.8 - 28V，
3）額定輸出功率≥400W
4）輸出波形：正弦波(失真度≤3﹪)
5）輸出頻率：47-55Hz，
6）LED方式顯示工作狀態，
7）AC標準電壓范圍：90V-140V/180V-260VAC ；
8）AC 頻率范圍：55Hz~63Hz/45Hz~53Hz；
9）輸出電流總諧波失真：THDIAC<5%；
10）相位差：<1%
   并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
7、離網逆變器
1）直流輸入電壓：9～16VDC 電壓可選
2）額定蔬出功率：300W
3）輸出電壓：110/220VAC
4）輸出波形：純正弦波
5）輸出頻率：50Hz
6）工作效率：85%
7）功率因數：>0.88
8）波形失真率≤5%
9）工作環境：溫度-20℃～50℃
10）相對濕度：﹤90﹪（25℃）
11）保護功能：極性反接、短路、過熱、過載保護
具有輸出短路、過溫、過載、欠壓保護及保護具有自動恢復功能，采用風機冷卻方式，輸入輸出完全隔離設計，能快速并行啟動電容、電感負載，三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形，負載控制風扇冷卻，過壓/欠壓/短路/過載/超溫保護
8、PLC控制系統
采用海為公司32點位PLC，性能穩定運行速率快，擴展靈活，PLC采用24V電源供電，該PLC是小型PLC，電源、CPU和其他模塊都是獨立的，可以通過U形總線把電源（PS）、CPU和其他模塊緊密固定在標準軌道上。每個模塊都有一個總線連接器，后者插在各模塊的背后。電源模塊總是安裝在機架的最左邊，CPU模塊緊靠電源模塊。CPU的右邊是可以選擇的IM接口模塊，如果只用主架導軌而沒有使用擴展支架可以不選擇IM接口模塊。
9、監控系統（工業觸摸屏）
1）尺寸(英寸) 10.2
2）液晶屏：TFT液晶顯示，LED背光
3）顯示顏色：真彩，65535色
4）分辨率：800×480
5）液晶屏亮度：200cd/㎡
6）觸摸屏：電阻式
7）供電電源：24VDC
8）額定功率：5W
9）CPU主板：ARM CPU，400MHz
10）內存：64M
11）存儲設備：128M FLASH
12）組態軟件：MCGS嵌入式組態軟件（運行版）
10、環境條件：　
1）工作溫度：0℃~45℃
2）工作濕度：5%~90%
3）儲存溫度：-10℃~60℃
4）振動頻率：10-57Hz 57-150Hz
5）振動加速度：0.075mm 9.8 m/s2
6）振動掃頻速率：Oct/min ≤1
11、產品規格
1）結構：工業塑料結構
2）顏色：工業灰
3）面板尺寸：226.5mm×163mm
4）機柜開孔：215mm×152mm
12、外部接口：　
1）串口：1×RS232、1×RS485
2）USB ：1主1從
13、其它功能
1）系統實驗時的備用電源（2路0-30V/2A直流可調穩壓電源）；
2）有光伏、市電互補切換
11、電表規格：
1）電流表：× 2個，DC20A，顯示模式︰0.5”LCD液晶顯示
2）電壓表：× 2個，DC50V，顯示模式︰0.5”LCD液晶顯示
3）電流表：× 2個，AC5A，顯示模式︰0.5”LCD液晶顯示
4）電壓表：× 2個，AC220V，顯示模式︰0.5”LCD液晶顯示
5）溫度表：× 1個，0～99.9℃
6）多功能網絡電參數表：×1個，AC220V，顯示模式︰0.5”LCD液晶顯示，包含RS485，RS232通訊功能，
12、負載：
1）風扇：×1個，額定電壓：12/24V，
2）LED燈：額定電壓：12V，
3）蜂鳴器：×1個，馬達：×1個，額定電壓：12/24V，
4）交流線性電阻負載：0～2.2KΩ 50W
5）白熾燈40W AC220V。
13、測風系統模塊：
1）測量風速范圍：0～60m/s
2）風向：0～360°
3）精度： ±0.1m/s±3°
4）工作電源：AC 220V±20% 50HZ， DC24V、12V、5V或其他供電
5）記錄間隔：1分鐘～240分鐘連續可設置
6）內部存儲：4M bit
7）通訊接口： RS-232/485/USB通訊
8）環境溫度：-40℃～50℃
14、電池：
太陽能專用閥控式密封膠體蓄電池，額定電壓：12V，額定容量(20Ah),充電方法（恒壓）；
具有如下特點：自放電率低，使用壽命長，深放電能力強，充電效率高，工作溫度范圍寬
電池數量：4組
15、系統外形尺寸；長1200×寬780×高1800（㎜）附滾輪方便推動至戶外教學。
二、風光互補發電實驗平臺-實訓內容：
1、太陽光電實習教學模塊實驗內容：
實驗一太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二太陽能電池光電系統直接負載實驗
實驗三光電控制型太陽能系統發電實驗
實驗3-1 光電型控制單元工作原理實驗
實驗3-2 光電型控制單元充放電保護實驗
實驗四交通警示燈模塊設計實驗
實驗五太陽能系統負載實驗
實驗六綜合實驗
實驗七太陽能電池基本特性測試實驗
實驗八外部擴充DC轉AC外接電器實驗
實驗九單晶太陽能電池I-V特性曲線實驗
實驗十離網逆變器設計實驗
實驗十一離網逆變器工作特性實驗
實驗十二離網逆變器帶載及保護實驗
實驗十三并網逆變器設計實驗
實驗十四并網實驗
2、風力電實習教學模塊實驗內容：
  實驗一、風力發電基礎理論原理性實驗
  實驗二、風力發電系統設計實驗
  實驗三、風力發電控制技術實驗
  實驗四、風力發電相關測量技術實驗
  實驗五、風力發電基礎理論與應用技術仿真實驗
  實驗六、發電機轉速與輸出電壓關系實驗
  實驗七、發電機轉速與輸出電流關系實驗
  實驗八、發電機轉速與輸出頻率關系實驗
  實驗九、風速即轉速與與出功率關系實驗
3、PLC實訓內容
實驗一 STEP 7軟件安裝及注意事項
實驗二 SIMATIC管理器
實驗三 SIMATIC Manager自定義
實驗四 PG/PC接口設置
實驗五用PLC控制三相交流異步電動機起/停
實驗六 PLC系統的硬件組態及程序編制
實驗七基本邏輯指令的應用
實驗八定時器、計數器的應用
實驗九技能訓練，人行橫道控制
實驗十模擬量的控制
實驗十一順序控制系統控制方法的設計
實驗十二步與步的動作
實驗十三 PLC通信
4、觸摸屏實訓內容
實驗一組態軟件應用及界面設計
實驗二上傳、下載文件
實驗三曲線圖、柱狀圖、圓形圖、動態圖
實驗四數字輸入和文數字顯示
實驗五歷史資料顯示
實驗六系統控制讀寫
實驗七控制系統中觸摸屏的畫面
實驗八狀態圖
實驗九控制系統中PLC的程序
