高級維修電工技能實訓裝置

一、概述：

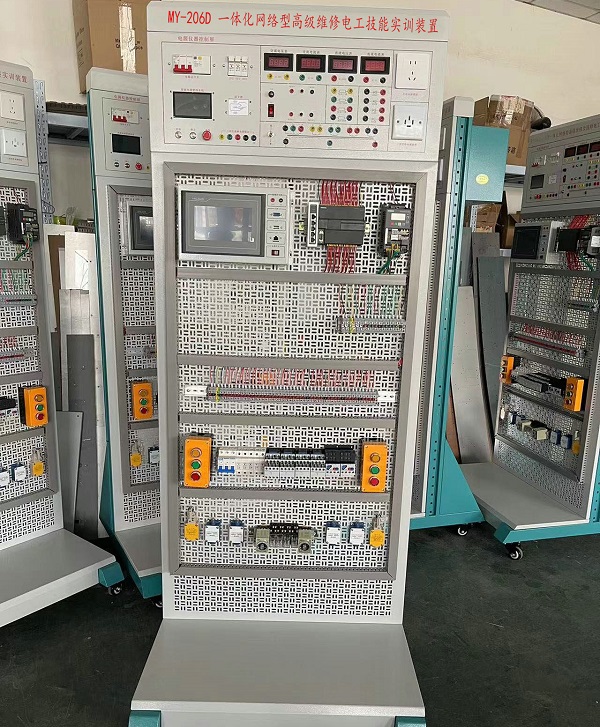

MY-206D 高級維修電工技能實訓裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

二、裝置特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2、操作臺只需三相四線的交流電源，即可投入使用；
3、技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4、裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5、主要工控元器件都通過導線引到接插兩用接線端子上，學生接線時只需在端子上進行插線或接線，有利于保護元器件；
6、通過走線槽進行走線，進行工藝布線訓練。
三、技術性能：
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.5KVA
4、重量：100Kg
5、外形尺寸：框架：800×600×1900mm，電腦桌：600×550×1100mm
6、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能：
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼制質面板。為實驗提供交流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、交、直流電源
(1) 直流穩壓電源：24V/5A一路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(2) 交流電源：
①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：數顯0～500V交流電壓表一只，精度0.5級。
(2) 交流電壓表：數顯0～5A交流電流表一只，精度0.5級。
（3）、直流電壓表：數顯0～200V直流電壓表一只，精度0.5級。
（4）、直流電流表：數顯0～2A直流電流表一只，精度0.5級。
4、整流二極管：IN5408四只
★5、實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）、智能終端：智能電源管理系統以32位ARM為核心，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能監控實驗室電源的故障類型和故障次數；學生通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。
4）、視頻監控系統：配置攝像頭后臺實時視頻監控每個學生實訓狀況。
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
（二）實訓平臺
實訓平臺為鋁型材加網孔板結構，結構堅固，造型美觀大方。平臺底部可以放置實訓電機。
五、實訓項目
（一）工廠電氣、繼電接觸控制電路實訓
1、三相異步電動機直接啟動控制電路
2、三相異步電動機點動控制電路
3、三相異步電動機自鎖控制電路
4、三相異步電動機按鈕聯鎖正反轉控制電路
5、三相異步電動機接觸器聯鎖正反轉控制電路
6、三相異步電動機雙重聯鎖正反轉控制電路
7、三相異步電動機工作臺自動往返控制電路
8、兩臺三相異步電動機順序啟動、順序停轉控制電路
9、三相異步電動機的兩地控制電路
10、接觸器控制的Y-△控制
11、時間繼電器控制的Y-△控制
12、三相異步電動機單向啟動反接制動控制電路
13、三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14、三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15、三相異步電動機正反轉啟動能耗制動控制電路
16、單相鼠籠電動機電容啟動控制電路
17、雙速交流異步電動機手動變速控制電路
18、雙速交流異步電動機自動變速控制電路
19、斷電延時直流能耗制動的Y-△啟動控制電路
20、三相異步電動機正反轉能耗制動控制線路
21、三相異步電動機正反轉啟動反接制動控制線路
22、C620型車床電氣控制線路
23、電動葫蘆電氣控制
24、Y3150滾齒機控制電路
（二）PLC可編程控制器基礎電路實訓
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）三層電梯控制
8）自動售貨機
9）機械手
10）自動門
11）天塔之光
12）全自動洗衣機
13）自動成型機
14）紅綠燈
15）裝配流水線
16）四路搶答器
17）音樂噴泉
18）軋鋼機
19）郵件分揀
20）物料分揀
21）多級傳輸
22）八段碼顯示
23）多種液體混合
24）雙面銑床
25）電鍍槽
26）交流電機正反轉控制
27）小車運動
28）攪拌站
29）汽車燈光控制
30) 汽車火花塞點火控制
31) 加工中心控制
32) 隧道監控
33)自動扶梯
34) CA6140普通車床PLC改造控制
35） X62W萬能銑床PLC改造控制
36） T68臥式鏜床PLC改造控制
37） M7120平面磨床PLC改造控制
38） Z3050搖臂鉆床PLC改造控制
39）電動葫蘆PLC改造控制
40） Z35搖臂鉆床PLC改造控制
41） M1432A萬能外圓磨床PLC改造控制
（三）交流電機調速系統實訓
變頻調速系統實訓：
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、多段速度選擇變頻調速
4、外部端子點動控制
5、控制電機正反轉運動控制
6、控制電機運行時間操作
7、瞬間停電變頻器參數設定
8、外部電壓變頻調速
9、外部電流變頻調速
10、三相異步電動機的變頻開環調速
變極調速系統實訓
1、三相雙速電機的手動與自動變極調速系統調速與運行
（四）觸摸屏、PLC與變頻器綜合應用實訓
1、PLC控制的三相異步電動機正反轉控制
2、PLC控制的三相異步電動機Y-△啟動控制
3、PLC控制的三相異步電動機降壓啟動控制
4、PLC控制的三相異步電動機能耗制動控制
5、PLC控制變頻器調速
6、觸摸屏基本邏輯編程
7、觸摸屏基本畫面編輯
8、觸摸屏通訊設置
9、觸摸屏、PLC、變頻器控制電機啟停
