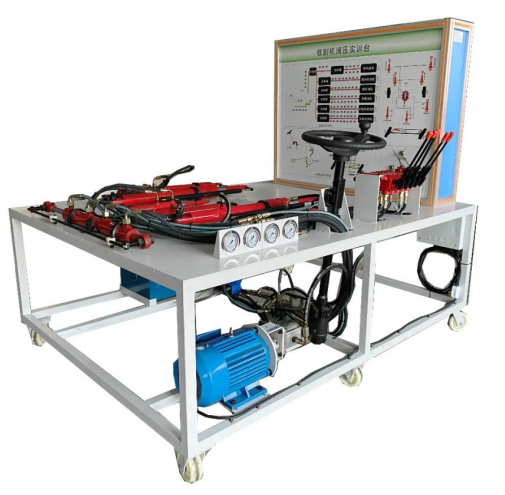

收獲機液壓實訓臺

一、概述：
收獲機液壓實訓臺以4LZ-8B1收割機液壓操縱機構系統實物為基礎，可對4LZ-8B1收割機整機液壓操縱機構系統進行模擬工作、及故障檢測與診斷等工況的實際操作，真實展示4LZ-8B1收割機液壓操縱機構系結構與原理及工作過程。收獲機液壓實訓臺能夠滿足對4LZ-8B1收割機液壓操縱機構系統理論和維修實訓的實訓教學需要。

二、結構組成
1、收獲機液壓實訓臺是有4LZ-8B1收割機液壓操縱機構總成、工作裝置、液壓泵總成、操作機構等附件、油壓壓力表、各類型控制閥及油管、電動機、移動臺架等、司機座椅、臺架操作說明書、實驗指導書等附件組成。
配套4LZ-8B1收割機液壓操縱機構彩色原理圖板,及安裝閃爍燈條與工作工況同步顯示。
三、功能
1、收獲機液壓實訓臺電動機驅動液壓泵提供動力，可動態演示4LZ-8B1收割機液壓操縱機構系統工作原理與過程。
2、可簡易實現4LZ-8B1收割機液壓操縱機構系統保養與維護操作。
3、可實現4LZ-8B1收割機液壓操縱機構系統拆裝和工況演示。
4、實訓臺加裝電源及轉動部件等安全保護裝置。
5、部分液壓油管采用透明可視高壓油管。
6、臺架上應設計集油槽，便于管路斷開后油液的回收與清理。
7、各元器件及管路應在臺架上可靠固定。
8、工作溫度：室溫
9、交流電源：220V/380V
四．技術規格
1、動力電源：三相四線(或三相五線)380V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：室溫
4、三相異步電動機
5、外形：1740*650*1700mm
五．基本配置

序號	名稱	規格型號	單位	數量
1	原理面板	裝彩色結構原理圖UV噴繪4mm鋁塑板	套	1
2	壓力表	0-25kg/cm2(數量視實際機型而定)	套	1
3	液壓油管	透明可視高低壓油管	套	1
4	液壓泵	原車	個	1
5	液壓操縱裝置	原車全套包括： 1. 齒輪泵及附件 2. 操縱手柄及附件 3. 液壓油箱(加工配套件) 4. 液壓油濾清器（1件） 5. 五路閥總成（1件） 6. 撥禾輪油缸（2件） 7. 割臺油缸（2件） 8. 主離合油缸（1件） 9. 卸糧油缸（1件） 10.轉向油缸（2根） 11.無級變速油缸（1件） 12.全液壓轉向器（1件） 13.單路穩定分流閥 (1件) 14.方向機總成 (1件)	套	1
6	皮帶動力傳動裝置	加工配套	套	1
7	防護罩	加工配套	套	1
8	交流電源安全保護裝置	配套	套	1
9	三相異步電動機	380V 4KW 2800轉/分	臺	1
