液壓實訓室建設

液壓實訓室建設-是用于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》《氣動控制技術》《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。



二、液壓實訓室-配置：

序號	設備名稱	所開實驗目的	數量

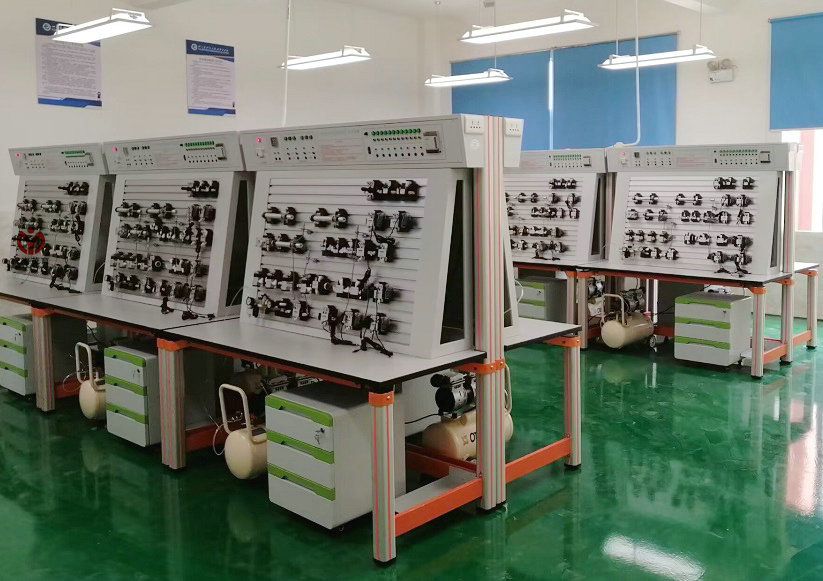

1	MYYA-17A氣動實訓臺	主要特點： 1、氣動實訓臺主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。 2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。 3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。 4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。 5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流 24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。 6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握氣動基本實訓回路 7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。	10臺
2	MYYA-18A PLC控制液壓傳動實驗臺	根據高校機電一體化對氣、電、液控制的教學大綱要求，綜合了液壓PLC控制實驗臺的優點，采用了開放型綜合實驗臺結構，實驗時，可以讓學生直觀、感性地對比、了解電、液各自具有的特點、特色、及優缺點等。液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。通過與PLC比較，，可以加深對PLC可編程序控制器的了解及掌握。
3	MYYA-31液壓元件拆裝實訓臺	液壓元件拆裝實訓臺采用金屬框架制作，配有抽屜（帶鎖）尺寸為:1400mm×700mm×750mm臺面上鋪設防靜電皮墊，同時臺面上設有日光燈、小元器件盒。另外配備拆裝用的所有工具（螺絲刀、內六角、呆扳手、手套等） 拆裝實訓內容： 1、齒輪泵拆裝測量與原理分析 2、柱塞泵拆裝與原理分析 3、葉片泵拆裝與原理分析 4、執行元件的拆裝(液壓缸 液壓馬達) 5、方向閥的拆裝與閥工作原理分析(電磁換向閥) 6、溢流閥的拆裝與原理分析 7、壓力閥的拆裝(各類溢流閥,減壓閥,壓力繼電器,順序閥) 8、流量閥的拆裝與原理分析(調速閥,節流閥)	5臺
4	電腦	i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)	10臺
