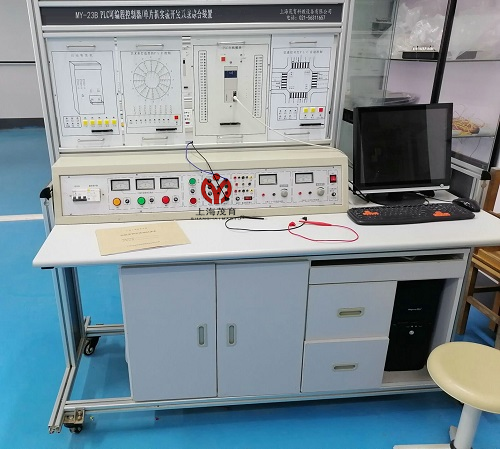

PLC可編程控制及單片機實驗開發系統綜合實驗臺

一、概述
MY-23B PLC可編程控制及單片機實驗開發系統綜合實驗臺是在“MY-22B PLC可編程控制器實訓裝置”的基礎上增加單片機實驗開發系統，做到一機多用、資源共享、便于管理、該系統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。
在單片機仿真實驗系統的基礎上。增加8088十六位微機原理和接口實驗。一體化設計，只需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平臺，即可獨立工作，也可與PC機聯機工作。
它適用于《MSC-51單片機原理與接口》、《MSC-96 單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。由MCS-51/96CPU卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。
實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所許的工作量，節約了課堂時間，從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。全套裝置設計合理、功能強大、操作簡單方便。
二、系統構成:
1、PLC可編程控制器實驗屏
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器實驗臺
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）。
9、電腦或手持編程器（用戶自備或代購）
三、技術參數
◆PLC主機：輸入：24點  輸出：16點
◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流 ≥2A，電流具有過載保護
◆外形尺寸：160×75×140 cm³
四、實驗內容
PLC可編程控制器實驗系統：

1．與、或、非邏輯功能實驗 2．定時器、計數器功能實驗 3．跳轉、分支功能實驗 4．移位寄存器實驗 5．數據處理功能實驗 6．微分、位操作實驗 7．交通信號燈PLC自動控制實驗 8．攪拌器的PLC自動控制實驗 9．LED數碼官顯示PLC自動控制實驗（實物） 10．四層電梯的PLC自動控制實驗（實物） 11．加工中心刀具庫選擇控制實驗（實物 12．藝術彩燈造型的PLC控制實驗 13．電機的自動控制實驗 （實物） 14．步進電機的PLC控制（實物） 15．模擬電視發射塔實驗實驗 16．自動送料裝車系統控制實驗 17．自動售貨機實驗 18．自動成型實驗

19．水塔自動供水控制系統實驗 20．郵件自動分揀實驗 21．自動洗衣機控制系統模擬實驗 22．電鍍過程控制實驗 23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物) 24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物) 25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物) 26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物) 27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗 28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

2、單片機實驗系統：
MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展

實驗一 清零程序 實驗二 拆字程序 實驗三 拼字程序 實驗四 數據區傳送子程序 實驗五 數據排序實驗

實驗八 多分支程序 實驗九 脈沖計數（定時/計數實驗） 實驗十 電腦時鐘（定時器、中斷器綜合實驗） 實驗十一 二進制轉換到BCD 實驗十二 二進制轉換到ASCII

硬件實驗
自搭接硬件電路實驗提示

實驗一 P1口亮燈實驗 實驗二 P1口轉彎燈實驗 實驗三 P3.3輸入，P1口輸出 實驗四 工業順序控制（中斷控制） 實驗五 8255 A.B.C輸出方波 實驗六 8255 PA口控制PB口 實驗七 8255控制交通燈 實驗八 簡單I/O口擴展實驗 實驗九 A/D轉換實驗 實驗十 D/A輸出方波 實驗十一 電子音響

實驗十二 繼電器控制 實驗十三 步進電機實驗 實驗十四 8253方波 實驗十五 串并轉換實驗 實驗十六 外部存儲器擴展實驗 實驗十七 MCS-51串行口應用實驗㈠——雙機通信 實驗十八 MCS-51串行口應用實驗㈡——與PC機通信 實驗十九 溫度閉環控制 實驗二十 小直流電機調速實驗 實驗二十一 外部中斷（急救車與交通燈）

8088/8086系列微機實驗
軟件實驗

實驗一 清零程序 實驗二 拆字程序 實驗三 拼字程序 實驗四 數據區移動 實驗五 數據排序實驗 實驗六 找“零”個數

實驗七 32位二進制乘法 實驗八 多分支程序 實驗九 顯示子程序 實驗十 鍵盤掃描顯示實驗 實驗十一 二進制轉換到BCD 實驗十二 二進制轉換到ASCII

硬件實驗
自搭接硬件電路實驗提示

實驗一 8255并行口實驗㈠：A.B.C口輸出方波 實驗二 8255并行口實驗㈡：PA口控制PB口 實驗三 8255并行口實驗㈢：控制交通燈 實驗四 簡單I/O口擴展 實驗五 A/D轉換實驗 實驗六 D/A轉換實驗㈠：輸出方波 實驗七 D/A轉換實驗㈠：輸出鋸齒波 實驗八 8259中斷控制器實驗

實驗九 定時／計數器：8253方波 實驗十 繼電器控制 實驗十一 8251串行通信實驗㈠：自發自收 實驗十二 8251串行通信實驗㈡：與PC通信 實驗十三 步進電機控制 實驗十四 小直流電機調速實驗 實驗十五 溫度閉環控制 實驗十六 音頻驅動實驗

MCS-96單片機實驗
軟件實驗

實驗一 清零程序 實驗二 拆字程序 實驗三 拼字程序 實驗四 數據區傳送子程序 實驗五 數據排序實驗 實驗六 查找相同數個數 實驗七 無符號雙字節快速乘法子程序 實驗八 多分支程序 實驗九 定時器1實驗——定時中斷 實驗十 定時器T1和T2同時產生中斷

實驗十一 80C196外部中斷實驗 實驗十二 80C196軟件方法產生中斷 實驗十三 利用HSI測脈沖寬度 實驗十四 利用HSI測量單脈沖寬度 實驗十五 利用HSO產生單脈沖 實驗十六 利用HSO產生連續脈沖 實驗十七 軟件定時器 實驗十八 80C196 A/D轉換實驗 實驗十九 利用80C196的PWM產生各種波形 實驗二十 二進制轉換到BCD進制轉換到ASCII

硬件實驗

實驗一 P1口亮燈實驗 實驗二 P1口轉彎燈實驗 實驗三 P2.6輸入，P1口輸出 實驗四 工業順序控制 實驗五 8255 A.B.C輸出方波 實驗六 8255 PA口控制PB口 實驗七 8255控制交通燈 實驗八 簡單I/O口擴展實驗 實驗九 A/D轉換實驗 實驗十 D/A輸出方波

實驗十一 繼電器控制 實驗十二 8253方波 實驗十三 80C196串行口實驗 實驗十四 LED七段數碼管顯示實驗 實驗十五 鍵盤顯示綜合實驗 實驗十六 音頻驅動實驗 實驗十七 步進電機實驗 實驗十八 直流電機實驗 實驗十九 外部中斷（急救車與交通燈）

自搭接硬件電路實驗提示

---
