六工位電工技能實訓考核裝置

一、概述：
MY-205A六工位電工技能實訓考核裝置是依據國家人力資源與社會保障部《技工院校結合課程教學改革試點工作方案》設計，圍繞典型工作任務確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關“電氣維修技術”、“電力拖動技術”及“PLC控制技術”通過工作任務的訓練有機結合在一起，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。
該套設備采用國際慣用的萬能網孔板6邊桌設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色噴繪新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
二、技術參數：
1、工作電源：三相四線AC380V±5%50Hz
2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率：2KW
4、環境溫度：-10℃～40℃
5、相對濕度：≤85%
6、工作臺尺寸：2500mm（直徑）×775mm（高）、桌面為內切六邊形；
7、電氣固定方式：內螺紋膠粒
三、產品結構：

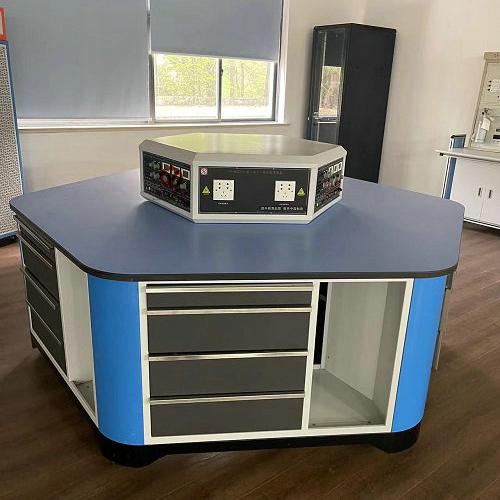

技能工作臺由六邊形工作臺、六邊形電源控制屏及典型工作任務組成，能容納6名學生在設備上進行操作。
六邊形工作臺：桌體采用§1.5mm厚的優質鞍鋼盒裝鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。工作臺分六邊六工位設計，每工位設置有抽屜及存儲柜，可放置工具、書本和配件材料。桌面為內切六邊形結構，采用25mm厚的實芯理化板，外表面貼防火板，經數控設備銑削加工成型，桌邊倒圓弧處理，每工位鑲嵌有T型網孔板，主體采用拉絲不銹鋼板加工成型，網孔應用德國的先進工藝，采用改進型蜂窩圓孔加工，配合固定膠粒，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。網孔板可以通過電控進行升降調節。工作臺直徑為2500mm，高度按人體工程學要求設計，為755mm。
六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應。框架采用30R的半圓形鋁型材經過專用連接件組裝，頂面與底面采用1.2mm厚的優質鋼板連接。六個作業面配置有實訓電源及主機控制系統，具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊，內置有直徑為770mm的多角度公共操作平臺，公共操作平臺能360°旋轉，能做60°定位，平臺頂板采用10mm厚的鋁板加工成型，能載重約80Kg的典型工作任務。電源包含六組三相五線制交流電源輸出，DC24V直流電源3組，6組網孔板升降調節按鈕。
四、實訓項目：
1、三相異步電動機直接起動、停車的控制
2、接觸器聯鎖的三相交流異步電動機正、反轉控制電路
3、按鈕聯鎖的三相交流異步電動機正、反轉控制電路
4、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路
5、三相交流異步電動機Y-△（手動切換）起動控制電路
6、三相交流異步電動機Y-△（時間繼電器切換）起動控制電路
7、定子繞組串聯電阻起動控制電路
8、三相交流異步電動機能耗制動控制電路
9、三相交流異步電動機降壓起動及反接制動控制電路
10、兩臺電動機的順序控制電路
11、電動機的往返行程控制電路
12、普通車床控制電路
13、電動葫蘆控制電路
14、三相交流異步電動機點動、連續轉動的控制電路
15、兩地控制電路
16、接觸器控制的雙速電動機調速控制電路
17、時間繼電器切換的雙速電動機調速控制電路
18、離心開關配合的反接制動控制
19、PLC控制的三相異步電動機正反轉控制
20、PLC控制的三相異步電動機Y-△啟動控制
21、PLC控制的三相異步電動機降壓啟動控制
22、PLC控制的三相異步電動機能耗制動控制
五、電工技能實訓臺配置清單：

序號	名稱	型號及規格	數量	備注
1	六邊形工作臺	直徑2500mm	1臺
2	六邊形電源控制屏		1套
3	網孔板	不銹鋼	6塊
4	三相異步電動機	180W/380V	1臺
5	三相異步電動機（帶離心開關）	180W/380V	1臺
6	三相異步雙速電動機	180W/380V	1臺
7	實訓凳	鋼木方凳	6張
8	絕緣墊	茂育配套	6張
9	實訓指導書	茂育配套	6本
10	配套實訓套件		6套	見附表1

附表1

序號	名稱	型號及規格	單位	數量	備注
1	交流接觸器	CJX2-1210AC220V	只	5
2	輔助觸頭	F4-22	只	5
3	行程開關	YBLX-K1/311	只	4
4	熱繼電器	含座5ANR2-11.5	套	2
5	時間繼電器	含座JSZ3A-D220V	套	1
6	保險座	RT14-20含3A保險	套	2
7	陶瓷保險座	RL1-15含3A保險	套	3
8	透明中繼	DC24V	套	5
9	電阻	75Ω/75W	只	3
10	電阻	10Ω/25W	只	1
11	二極管	5408	只	4
12	接線端子	TD15	位	若干
13	漏電開關	DZ47LE32C163P+N	只	1
14	PLC主機	FX3U-48MR	臺	1
15	下載線	FX-3U主機用	臺	1
16	按鈕	LA38-11BN	只	8	含底盒
17	指示燈	ND16-22AC220V	只	6	含底盒
18	鋁導軌	通用C45	米	1
19	線槽	30*30	米	8
20	套件螺釘	配套	套	100
