技術指標 | 說 明 | |||
裝置特點 |

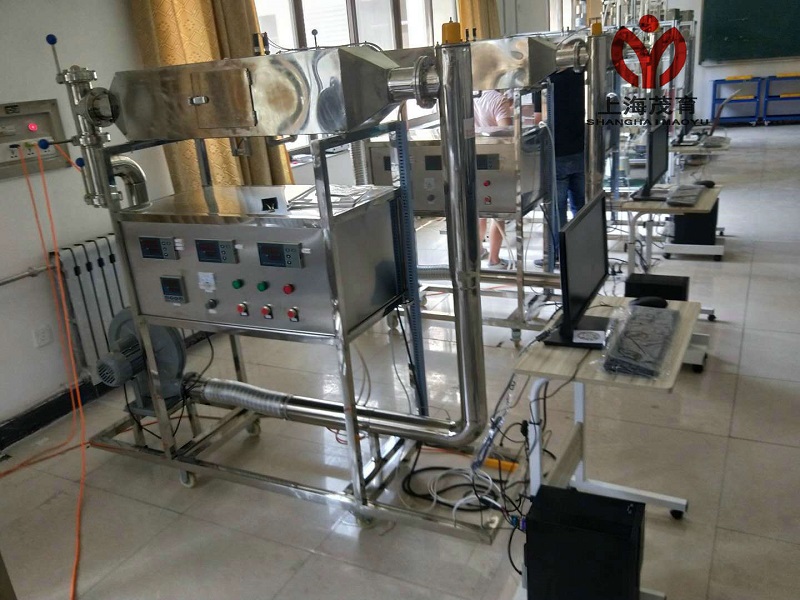

1、整個裝置美觀大方,結構設計合理,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造,所有裝備均進行不銹鋼精細拋光處理,體現了整個裝置的工藝完美性。 4、裝置布局合理,干燥箱、管道采用不銹鋼制作,干燥過程在帶硅酸鋁保溫棉的不銹鋼板制作的干燥風道中進行,風道入口裝有氣流均布板。 5、在干燥室之前的加熱室,采用兩組可控硅調相電加熱器加熱空氣。 6、裝置設計可360度觀察,實現全方位教學與實驗。 |
|||
裝置功能 |
1、了解實驗室干燥設備的基本構造與工作原理。 2、掌握恒定干燥條件下物料的干燥曲線(X-τ)和干燥速率曲線(U-X)的測定方法。 3、學習物料含水量的測定方法。加深對物料臨界含水量Xc的概念及其影響因素的理解。 4、學習恒速干燥階段物料與空氣之間對流傳熱系數的測定方法。 5、學習用誤差分析方法對實驗結果進行誤差估算。 |
|||
設計參數 |
1、空氣流量:40--100 m3/h、干球溫度:70℃、常壓操作。 2、實驗物料含水量X:0.2-2.0。 3、干燥面積S:0.02-0.03m2 4、干燥速率U:0.5—2.5×10-4 [kg/(s·m2)] 。 5、物料臨界含水量Xc:0.8。 |
|||
公用設施 |
1、水:裝置自帶濕球溫度加水瓶,實驗前加入100ml水。 2、電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 3、氣:空氣來自風機,經加熱器加熱進入洞道干燥箱(自帶氣源)。 4、實驗物料:自制粘布長方形物料,重約20克,外配設備:秒表。 |
|||
對象組成 |
1、氣流干燥室斷面尺寸≥140×200mm。 2、孔板流量計測風量,孔板喉徑:Ф50mm,壓差傳感器0~10Kpa。 3、電加熱器加熱功率≥3×1.0kw。 4、離心風機轉速≥2600rpm,風量≥420 m3/h,風壓≥100mmH2O,效率≥60%,功率≤250w,工作電壓交流220V,風量可調范圍:0-600 m3/h。 5、水分干燥速率范圍:最小≤0.005 gcm-2 min-1,最大≥0.020gcm-2 min-1; 6、數字溫控儀表,溫度測量精度等級≤±1%; 7、電子天平具備可去皮功能,最大稱量為≥1000g,稱量精度≤±0.10g,可連續顯示稱量結果; 8、干燥室的進風溫度可通過溫控顯示表在50~150℃之間預先任意設定,由溫度控制器進行智能自動調節; 9、框架為不銹鋼,進行不銹鋼精細拋光處理。 10、外形尺寸≤1800×500×1200mm; |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
干燥風量 | 孔板流量計 | 數字壓力儀表 | 手動閥控 | |
濕物料量 | 重量傳感器 | 數字重量儀表 | 無 | |
干球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
濕球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
加熱室溫度 | Pt100鉑電阻 | 溫度控制顯示儀 | 固態調壓模塊 |
